Запрос: Как повысить эффективность осушения кабельной продукции воздушными кольцевыми ножами
Ответ.

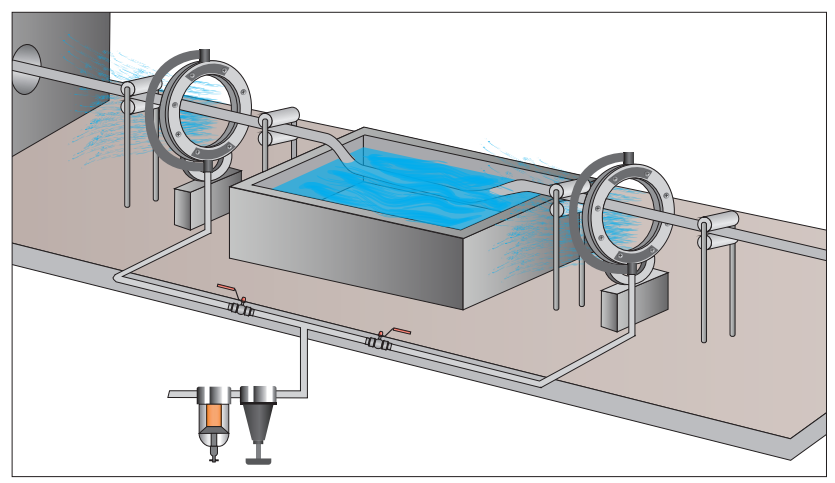

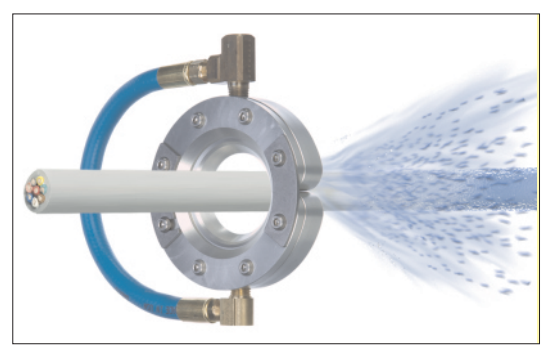

Воздушные кольцевые ножи Nexflow часто используются для осушения кабельной продукции. Однако, чтобы эффект был максимально высоким, необходимо придерживаться нескольких правил.
1. Необходимо убедиться, что система подачи сжатого воздуха обеспечивает нормальное рабочее давление на входе в кольцевой воздушный нож. Стандартное рабочее давление: 6.9 бар. Макс. допустимое рабочее давление: 17.2 бар. Для контроля рабочего давления необходимо установить манометр непосредственно перед входом в кольцевой воздушный нож.
Возможные причины низкого давления на входе в нож:
1) Подводящая трубка имеет недостаточный внутренний диаметр (потери давления по трассе).
2) Применение заужающих фитингов (например, быстросъёмы).
3) Недостаточная пропускная способность фильтра.
4) Недостаточная производительность компрессорного оборудования предприятия.
2. Для эффективного осушения кабельной продукции необходимо, чтобы внутренний диаметр кольцевого воздушного ножа был минимально допустимым для прохождения кабеля в центральном отверстии. В том случае, если один кольцевой нож применяется для сушки продукции различного диаметра, рекомендуется использовать несколько типоразмеров кольцевых ножей - свой для каждого диаметра, в соответствие с выше озвученным принципом (минимальный внутренний диаметр, достаточный для прохождения кабельной продукции).
Сушка большим ножом тонкой продукции может оказаться неэффективной. Тем более, что обычно более тонкая продукция имеет выше скорость чем продукция с большим диаметром.
3. В случае неудовлетворительного качества осушения, допустимо установить последовательно два и более кольцевых ножей. Обратите внимание на п.1 (обеспечение нормального рабочего давления на входе в каждый нож).
4. В случае неудовлетворительного качества осушения, допустимо установить доп. прокладки воздушного ножа для увеличения толщины щели и, как следствие, увеличения воздушного потока и силы обдува воздушным ножом. Стандартно допустимо стэковать до 5-ти прокладок. Т.е. вы можете просто докупить прокладки для существующего ножа и повысить качество осушения, установив их дополнительно в кольцевой воздушный нож. Обратите внимание на то, что система подачи сжатого воздуха должна будет обеспечить подачу требуемого объёма сжатого воздуха с требуемым давлением (см. п.1). В противном случае эффекта не будет (возможно, что будет даже хуже, т.к. нехватка давления на входе воздушного ножа приведёт к падению силы воздушного потока).
Автор: Юрий Несслер
инженер, ведущий специалист тех. поддержки
ООО "Эксперт Инжиниринг"
