Запрос: Охлаждение двигателя 400 кВт. КПД: 95%. Температура окружающего воздуха: +70ºС. Температура двигателя: +90ºС...+100ºС.
Проблема: перегрев подшипников
Ответ производителя: данная задача лежит за пределами возможностей вихревых трубок. Рекомендуемый (разумный) вариант - водяное охлаждение.
Ответ:
Тепловыделение двигателя: 5% от 400 кВт = 20 кВт.
Максимальная мощность охлаждения одной вихревой трубкой - 3.1 кВт. Т.е. потребуется 7 шт самых больших вихревых трубок (суммарная мощность охлаждения: 22 кВт).
Суммарное потребление: 150 CFM (4250 л/мин) х 7 шт = 30000 л/мин при 6.9 бар. Ориентировочная мощность, потребляемая компрессорами для производства необходимого кол-ва сжатого воздуха: 160-200 кВт (в зависимости от производителя и модели).
Доп. проблема: отвод горячего воздуха, произведённого вихревой трубкой, который будет повышать температуру окружающего воздуха в непосредственной близости от двигателя.

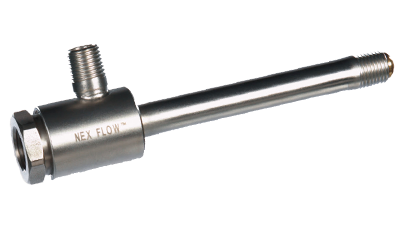

50150H вихревая трубка компании NexFlow, размер - большой, расход 150 CFM (4248 л/мин) при 6.9 бар, производительность по холоду: 10800 BTU/час (3165 Вт), резьба 1/2" NPT наруж., материал: нерж. сталь, генератор: латунь, в комплекте с переходником резьбы 1/2" NPT внутр. на 1/2" BSPT наруж., материал: нерж. сталь
https://spray-air.ru/products/large-vortex-tube
Либо доставка холодного (окружающего или от кондиционера) воздуха по теплоизолированному воздуховоду из другого помещения/с улицы.
