Вопрос: охлаждение сварного шва
Полный текст запроса: У нас на предприятии есть задача в охлаждении трубки из нержавеющей стали, после сварки. Сейчас для этих целей мы используем осушитель (охладитель) сжатого воздуха от компрессора. Хотим попробовать установить вихревую трубку. По нашим расчетам нужен поток холодного воздуха 200 л/мин.
Ответ:

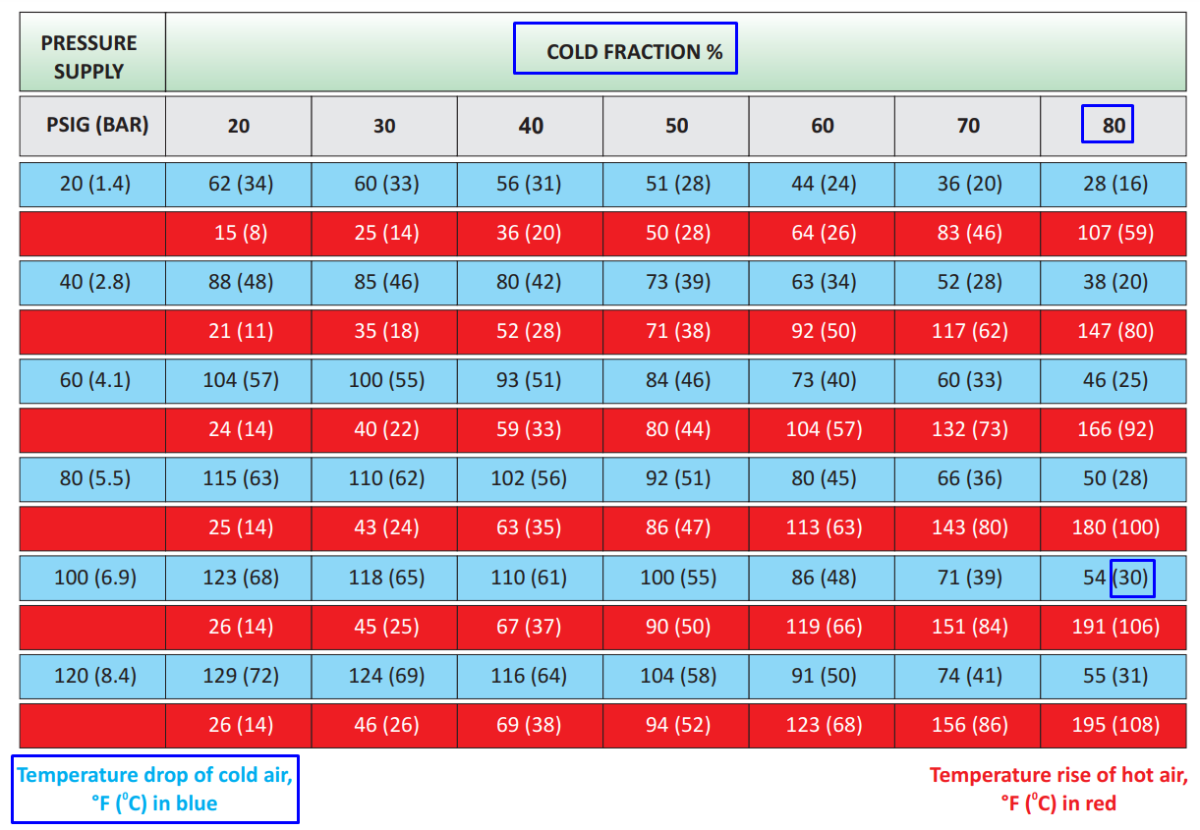

К сожалению, в ТЗ не указана желаемая температура холодного воздуха. Для получения 200 л/мин с температурой, близкой к 0º, достаточно 80% холодной фракции при давлении 6.9 бар.
Расчёт расхода: 200 л/мин / 0,8 = 250 л/мин (потребление вихревой трубкой).
Т.е. при потреблении 250 л/мин при 6.9 бар и настройке холодной фракции на 80%, можно получить холодный воздух в достаточном (по ТЗ) объёме.
Предложение:
Вариант №1: вихревая трубка общего назначения
50010H Средняя вихревая трубка Nex Flow 50000M с генератором 59010H, расход воздуха - 283 л/мин при 6.9 Бар.
https://spray-air.ru/products/medium-vortex-tube
Рекомендую дополнительно приобрести генераторы (латунные вставки) для подбора необходимого и достаточного расхода воздуха.
+
- 59015H Генератор для вихревой трубки Medium Vortex Tube Brass Generator Only - Max. BTU/Hr.
- 59025H Генератор для вихревой трубки Medium Vortex Tube Brass Generator Only - Max. BTU/Hr.
- 59030H Генератор для вихревой трубки Medium Vortex Tube Brass Generator Only - Max. BTU/Hr.
- 59040H Генератор для вихревой трубки Medium Vortex Tube Brass Generator Only - Max. BTU/Hr.
Вариант №2: регулируемый точечный охладитель с двумя выходами
Это специализированное решение. В комплекте магнитная база (для удобства монтажа) и гибкая трубка с двумя выходами для подведения холодного воздуха с двух сторон к точке охлаждения (для более равномерного и эффективного охлаждения сварного шва).
Набор 57025AD Adjustable Frigid-X Cooler System состоит из регулируемого точечного охладителя Nex Flow Frigid-X Spot Cooler 56025A, большой магнитной основы 90029L, комплекта шлангов 59002 с двумя выходами, генератора 59015H, генератора 59030H
Вариант №3: для труб большого диаметра - воздушные усилители
В общем случае задачи охлаждения до комнатной температуры решаются воздушными усилителями за счёт большого объёма воздуха, подаваемого для обдува детали/продукции (коэфф. увеличения потока до 16:1).
Наш ассортимент усилителей: https://spray-air.ru/products/category/vozdushnye-usiliteli-nex-flow
FX20 Стандартный фиксированный воздушный усилитель Nex Flow X-Stream, диаметр внешнего отверстия: 1-1/4" (32 мм), расход: 263.3 л/мин на 5.5 бар, степень усиления: 14:1, цинковый сплав
https://spray-air.ru/products/fiksirovannye-standartnye-vozdushnye-usiliteli-nex-flow-x-stream
