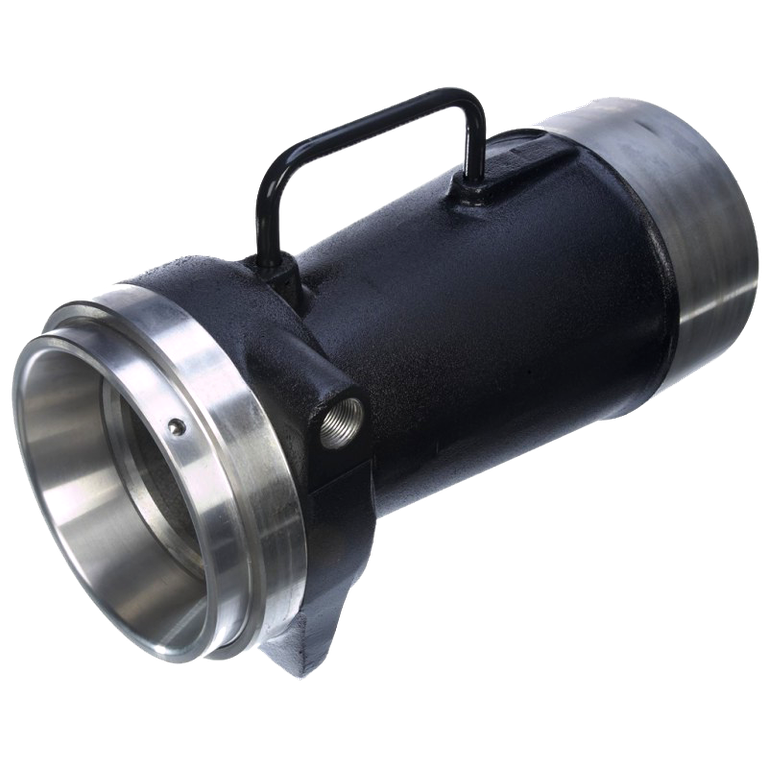

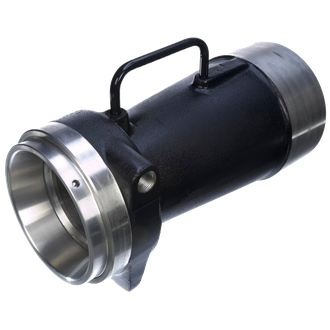

Фиксированные стандартные воздушные усилители Nex Flow X-Stream

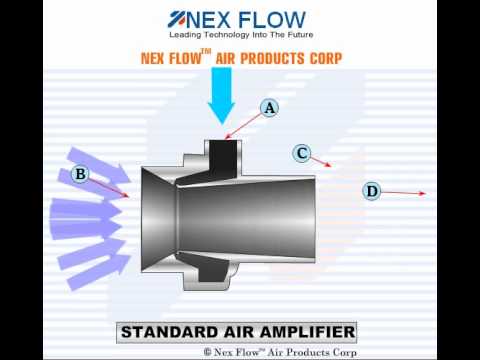

Фиксированные стандартные воздушные усилители Nex Flow X-Stream изготовлены из цинка и выдерживают самые тяжелые условия производственной эксплуатации. Это наиболее популярные усилители воздуха для решения большинства задач обдувки, охлаждения или проветривания. В воздушных усилителях используется эффект Коанда, при котором давление, обычно теряющееся в виде шума, конвертируется в полезную, усиленную и скоростную ламинарную струю воздуха.

Зазор, через который сжатый воздух выходит из усилителя, задан с помощью прокладки из нержавеющей стали, как правило, 0,05 мм. Зазор можно регулировать путем добавления дополнительных прокладок для увеличения требуемого усилия и потока на выходе. Прокладки доступны в следующих размерах 0,05 мм или 0,08 мм и могут быть сложены друг на друга.

Фиксированный стандартный воздушный усилитель Nex Flow X-Stream легко монтируется с помощью монтажных отверстий на каждом блоке. Он не требуют технического обслуживания, прост в использовании, уменьшает потребление сжатого воздуха и уровень шума.

Это устройство может усиливать воздушные потоки до 16-кратного уровня потребления входного воздуха. Когда на выходе усиленного воздуха не стоит форсунка, обеспечивается дополнительное усиление воздуха в 3 раза. Итого, поток воздуха может быть усилен в 48 раз по сравнению с объемом потребленного сжатого воздуха.

Для эффективной просушки устройства способны подавать струю в углы, продувать днища и крышки банок, извлекая воду из углублений и углов. Для охлаждения наиболее часто применяются модели FX20 и FX40. Они могут быть особенно эффективными при охлаждении горячих деталей с дополнительной прокладкой (используя щели 0,1 мм или более). При использовании для вентиляции они захватывают большой объем окружающего воздуха, что делает их идеальными для удаления пыли от шлифовальных операций, сварочных газов или станций и даже из роботизированных сварочных систем, благодаря своей компактной конструкции.

К любому концу стандартного усилителя воздуха можно прикрепить шланг или трубу для сбора или передачи легких материалов, газов и пыли. Это снизит усиление воздуха до 10:1 ввиду обратного давления, создаваемого насадками, но устройства все равно будут более эффективными, чем эжекторы или системы Вентури, для извлечения воздуха или газов.

Преимущества

• Компактный, легкий, портативный.
• Не требует подключения электропитания.
• Отвечает требованиям OSHA по уровню шума и давлению.
• Низкий уровень шума.
• Отсутствие движущихся частей, что обеспечивает их долговечность.
• Возможность установки в составе трубопровода.
• Мгновенное включение/отключение.
• Возможность регулировки воздушного потока.
• Сильное усиление воздушной струи по сравнению с аппаратами Вентури.

Производительность

Фиксированные усилители воздуха в стандартной комплектации снабжены прокладкой 0,05 мм для контроля размера выходного отверстия усиленного воздуха, чего достаточно для 90% поставленных задач. Если требуется большая сила для раскрытия зазора и большего расхода воздуха можно установить дополнительные прокладки на 0,05 мм или 0,07 мм.

Стандартный усилитель воздуха – степень усиления (примерно):

Модель FX10:    6.5:1    (ранее AM10)
Модель FX20:    14:1     (ранее AM20)
Модель FX40:    15:1     (ранее AM40)
Модель FX75:    15:1     (ранее AM75)
Модель FX125:   16:1     (ранее AM125)

Расход воздуха

Расход сжатого воздуха на основе зазора 0,05 мм. Потребление в л/мин.

Как впускной (вакуумный), так и выпускной концы устройства могут быть снабжены воздуховодами для подачи легких материалов и удаления газов. Необходимо соблюдать осторожность, чтобы избежать блокировки воздушного потока, что призведет к противодавлению или сопротивлению всасыванию и снизит производительность.

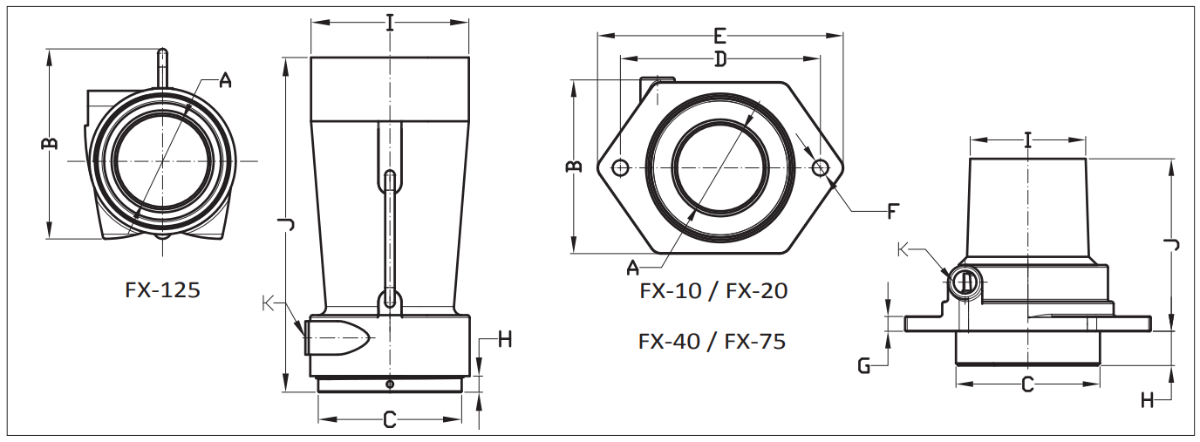

Размеры

Фиксированные стандартные воздушные усилители Nex Flow X-Stream доступны в 5 размерах - 19 мм, 32 мм, 51 мм, 102 мм, 203 мм.

* Адаптеры BSP поставляются по запросу бесплатно

Информация для заказа
