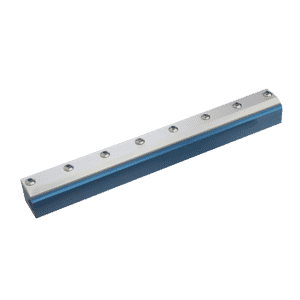

:no_upscale()/f9b61654e83a447.s2.siteapi.org/img/mlelmwxxzjko48w80cc4sogc4s44ow "Алюминиевые воздушные ножи Nex Flow Standard Air Blade")
Стандартный воздушный нож Air Blade Air Knife от Nex Flow легко монтируется и прост в обслуживании. Устройство используется для сдувки жидкости или мусора с деталей, проходящих по конвейеру или другим способом.
В результате получается “ламинарная” струя воздуха под действием эффекта Коанда. Такая струя захватывает большой объем окружающего воздуха с помощью малого количества сжатого воздуха, выпускаемого из воздушного лезвия Air Blade. В результате выдается поток воздуха в 30 раз больше потребленного, с низким уровнем шума - до 10 дБА.
Устройства характеризируются гораздо большим сроком службы в агресивных условиях, чем многие конкурентные продукты, за счет применения анодированного алюминия.
Стандартный воздушный нож Air Blade Air Knife от Nex Flow легко монтируется и прост в обслуживании. Устройство используется для сдувки жидкости или мусора с деталей, проходящих по конвейеру или другим способом.
- Устройства характеризируются гораздо большим сроком службы в агресивных условиях, чем многие конкурентные продукты, за счет применения анодированного алюминия.
- Клиновое устройство из нержавеющей стали обеспечивает сохранность воздушной щели дольше, чем пластиковое.
- Гибкие варианты монтажа и простота монтажа в небольших пространствах.
- Снижение энергопотребления на сжатом воздухе до 90% и уровня шума на 10 дБА.
- Не требует технического обслуживания, легко управляется и безопасен в использовании.

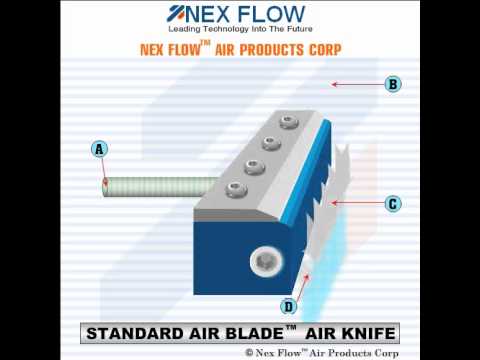

Как работает стандартный воздушный нож Standard Air Blade?
Сжатый воздух входит в воздушное лезвие через задние порты. Воздух улавливается в точке струей сжатого воздуха, и выходит из корпуса воздушного лезвия через небольшую щель. Захваченный воздух следует профилю Коанда и по передней поверхности, которая направляет поток воздуха по прямой на 90 градусов, для создания ровного "лезвия" из воздуха по всей длине устройства, после чего воздушная струя выходит из корпуса. Усиленная струя воздуха достигает максимальной скорости и силы, в виде четкого ламинарного потока, и с минимальной потерей на сдувку, с пониженным потреблением энергии для обдува и охлаждения.
Преимущества
- Достаточно тихий. Уровень шума - около 72 дБА.
- Равномерный воздушный поток по всей длине.
- Минимальное потребление воздуха.
- Отсутствуют движущиеся части, а значит нет необходимости в обслуживании.
- Простой и легкий монтаж.
- Компактный и прочный.
- Винты выполнены из нержавеющей стали во всех моделях.
- Усиление подачи воздуха 30:1.
- Анодированный алюминий обеспечивает хорошую защиту корпуса в опасных средах.
- Клинья из нержавеющей стали.
Производительность
| 10003 – Стандартные воздушные ножи Standard Air Knife длиной 76 мм | ||||||||||||
| Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
| Сила (г.)* | 2.18 | 19.6 | 45.7 | 83 | 126 | 181 | 242 | 314 | 392 | 481 | 573 | 684 |
| Расход воздуха (SLPM) | 16.6 | 47.9 | 105 | 171 | 258 | 350 | 442 | 571 | 681 | 810 | 957 | 1104 |
| Скорость (м/с)* | 7.9 | 12.4 | 16.7 | 20.8 | 24.7 | 28.5 | 32.1 | 35.8 | 39.1 | 42.2 | 45.3 | 48.1 |
| 10015 – Стандартные воздушные ножи Standard Air Knife длиной 381 мм | ||||||||||||
| Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
| Сила (г.)* | 4.35 | 61.0 | 124 | 196 | 277 | 368 | 466 | 573 | 679 | 814 | 947 | 1089 |
| Расход воздуха (SLPM) | 171 | 258 | 368 | 497 | 626 | 755 | 920 | 1086 | 1270 | 1436 | 1638 | 1841 |
| Скорость (м/с)* | 2.3 | 4.0 | 5.6 | 7.0 | 8.3 | 9.4 | 10.4 | 11.2 | 11.8 | 12.3 | 12.6 | 12.8 |
| 10036 – 36″ Стандартные воздушные ножи Standard Air Knife длиной 914 мм | ||||||||||||
| Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
| Сила (г.)* |
148.05 | 265.6 | 394 | 531 | 677 | 830 | 993 | 1165 | 1346 | 1533 | 1731 | 1938 |
| Расход воздуха (SLPM) | 460 | 644 | 828 | 1049 | 1252 | 1491 | 1730 | 1988 | 2246 | 2522 | 2816 | 3092 |
| Скорость (м/с)* | 3.5 | 4.8 | 6.0 | 7.1 | 7.9 | 8.7 | 9.2 | 9.6 | 9.9 | 10.0 | 9.9 | 9.7 |
** Примечание: Сила и скорость указана для воздушного ножа длиной 152 мм.**

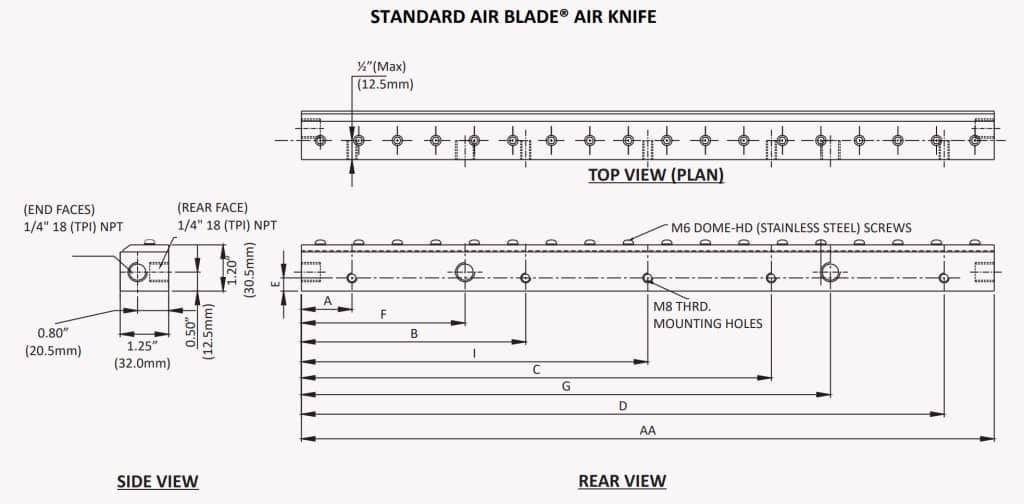

Размеры
Стандартные воздушные ножи Standard Air Blade доступны в 8 размерах: 76 мм, 152 мм, 203 мм, 305 мм, 457 мм, 610 мм, 762 мм, 914 мм.
| № | AA | A | B | C | D | E | F - Кол-во обратных впусковых отверстих | G - Кол-во боковых отверстий |
|---|---|---|---|---|---|---|---|---|
| 10003 |
76 мм |
16 мм |
– – | – – |
60 мм |
8 мм |
1 | 2 |
| 10006 |
152 мм |
30 мм |
– – | – – |
120 мм |
8 мм |
1 | 2 |
| 10008 |
203 мм |
30 мм |
– – | – – |
173 мм |
8 мм |
1 | 2 |
| 10012 |
305 мм |
25 мм |
8.0 мм |
220 мм |
275 мм |
8 мм |
1 | 2 |
| 10018 |
457 мм |
33.5 мм |
148.5 мм |
308.5 мм |
423.5 мм |
8 мм |
2 | 2 |
| 10024 |
610 мм |
33.5 мм |
225 мм |
385 мм |
423.5 мм |
8 мм |
2 | 2 |
| 10030 |
762 мм |
35 мм |
227 мм |
485 мм |
727 мм |
8 мм |
2 | 2 |
| 10036 |
914 мм |
35 мм |
227 мм |
684 мм |
879 мм |
8 мм |
2 | 2 |
Возможно изготовление индивидуальной длины воздушных ножей Nex Flow Standard Air Blade на специальных условиях, включающих комбинацию из размеров нескольких единиц.
Информация для заказа
| Артикул |
Наименование для заказа |
Цена |
| 10003 | 10003 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 76,2 мм, расход: 240 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь |
По запросу |
| 10006 | 10006 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 152,4 мм, расход: 480 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь | По запросу |
| 10008 | 10008 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 203,2 мм, расход: 640 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь |
По запросу |
| 10012 | 10012 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 304,8 мм, расход: 960 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь |
По запросу |
| 10018 | 10018 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 457,2 мм, расход: 1440 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь |
По запросу |
| 10024 | 10024 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 609,6 мм, расход: 1920 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь |
По запросу |
| 10030 | 10030 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 762 мм, расход: 2400 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь |
По запросу |
| 10036 | 10036 Воздушный нож на сж./возд. серии Standard (Full-Flow) компании NexFlow, длина: 914,4 мм, расход: 2880 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: алюминий, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь | По запросу |
Крепления для воздушных ножей Standard
| Артикул | Наименование для заказа | Цена |
| 10991A1 | 10991A1 Монтажная система для воздушных ножей Nex Flow Standard Air Blades длиной от 152 мм до 457 мм из алюминия и длиной от 152 мм до 381 мм из нержавеющей стали (кронштейн NF60003 + монтажный блок + винты) | По запросу |
| 10991A2 | 10991A2 Две монтажные системы для воздушных ножей Nex Flow Standard Air Blades длиной от 610 мм до 1372 мм из алюминия (два кронштейна NF60003 + 2 монтажных блока + винты) | По запросу |
| 10992A1 | 10992A1 Монтажная система для воздушных ножей Nex Flow Standard Air Blades длиной 457 мм из нержавеющей стали (кронштейн DG60003 + монтажный блок + винты) | По запросу |
| 10992A2 | 10992A2 Две монтажные системы для воздушных ножей Nex Flow Standard Air Blades длиной от 610 мм до 914 мм из нержавеющей стали (2 кронштейна DG60003 + 2 монтажных блока + винты) | По запросу |
