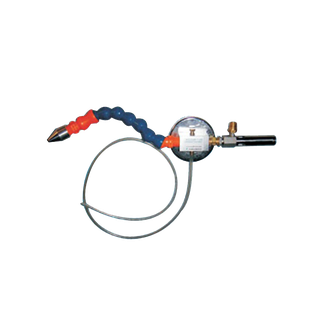

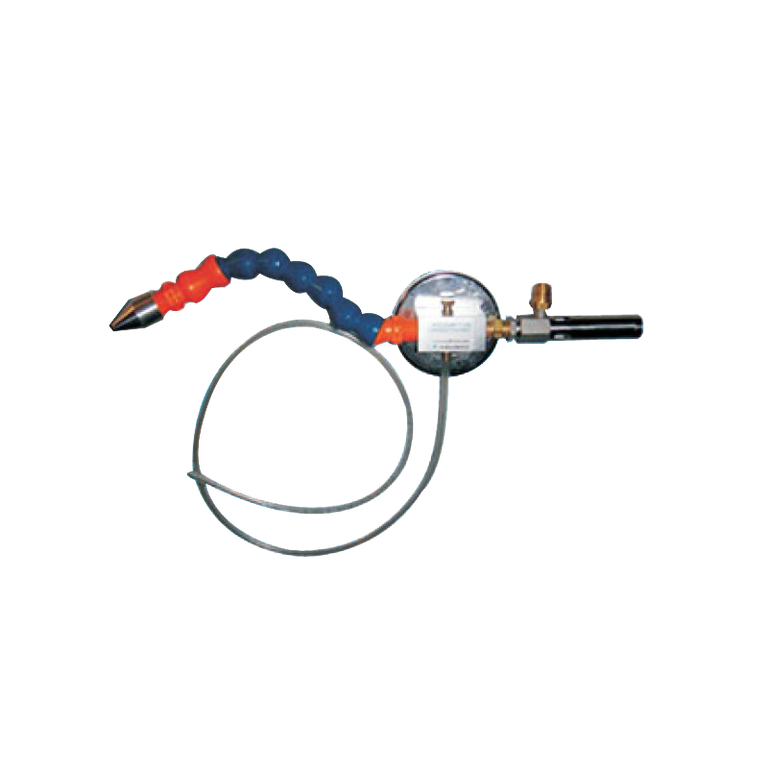

Система охлаждения инструментов влажным туманом Nex Flow Sub Zero Vortex Mist Coolant System

Вязкие хладагенты легко загрязняют все, они дорогие и требуют постоянного технического обслуживания. Затраты на их утилизацию – вот основная причина того, почему от них начинают отказываться по всему миру. Сухая обработка является достойной альтернативой, а охладитель Nex Flow Tool Cooler – идеальным выбором. Однако, полностью сухая обработка не всегда возможна ввиду необходимости смазывания или дополнительного охлаждения, которое не может обеспечить только холодный воздух. В таких ситуациях можно использовать влажный туман.

Одним из способов решения проблемы является запатентованная система аэрозольного охлаждения инструментов Frigid-X Sub-Zero Vortex. Уникальная запатентованная низкозатратная система является идеальной для таких задач, где требуется смазка и охлаждение одновременно. Устройство состоит из системы хладагента/смазки, которая впрыскивает любой водный раствор через особую систему снабжения. В вихревой трубке происходит охлаждение жидкости, которая затем нагнетается через разбрызгиватель в виде тумана с очень низкой температурой (около +5°C). Такой способ охлаждения позволяет сэкономить до 20% хладагента/смазки, ускоряет процесс и повышает качество. Регулировочный винт контролирует количество аэрозоля. Простота в эксплуатации, отсутствие подвижных частей (за исключением регулировочного винта), низкие затраты и отсутствие необходимости в техническом обслуживании.

Эта система является еще одной альтернативой для охлаждения в случаях, когда температура настолько высока, что обдува только сухим воздухом не достаточно. Если водяной туман не повредит детали, то можно использовать воду в качестве охлаждающей жидкости. Охлажденная вода может в значительной степени впитываться, в отличии от холодного воздуха, при этом на обработку необходимо в 2 раза меньше сжатого воздуха!

Охладитель потребляет всего 227 л/мин при давлении 3.1 Бар, что очень мало. Устройство очень компактное и снабжено мощным магнитом для крепления на станке, а также гибкой трубкой для направления струи охлаждения на обрабатываемую деталь. Не требует дополнительных источников питания, а также отсутствуют насосы, которые могут нуждаться в техобслуживания. Установка достаточно портативная и ее можно легко перемещать с одной машины на другую при необходимости.

Даже если Вы уже применяете традиционные аэрозольные охладители, система охлаждения инструментов Frigid-X Sub-Zero с вихревой трубкой снизит потребление хладагента и смазки на 20%, что превратится в значительную экономию материалов и улучшит качество технологического процесса.

Применение

• Твердосплавные фрезы.
• Везде, где требуется смазка при обработке.
• Когда охлаждения только холодным воздухом не достаточно.

Преимущества

• Не нужно подключать к электричеству.
• Низкие затраты.
• Снижает потребление хладагента/смазки.
• Повышенный уровень безопасности.
• Отсутствуют подвижные детали, кроме регулировочного винта.
• Маленький, легкий, портативный.
• Не нуждается в техническом обслуживании.

Как работает система охлаждения инструментов влажным туманом?

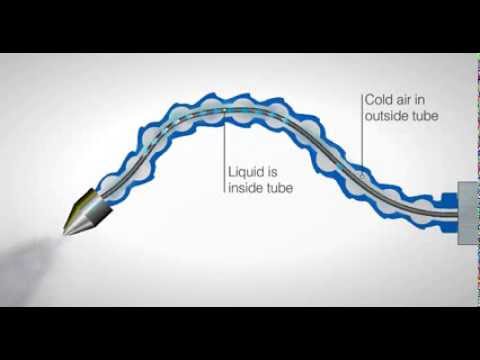

Жидкость охлаждается с помощью небольшой вихревой трубки, которая потребляет примерно 142 л/мин воздуха при максимальном давлении в 3.5 Бар. Давление можно увеличивать или уменьшать для предотвращения замерзания жидкости или для понижения температуры. Регулировочный винт контролирует количество тумана. Жидкость нагнетается в устройство через длинную пластиковую трубку, подсоединенную к основной установке.

Мощный съемный магнит используется для крепления устройства на станок. Магнит также снимается, тогда система прикрепляется с использованием монтажных отверстий. Все что нужно для работы – это хладогент/смазка и небольшое количество чистого (отфильтрованного) сжатого воздуха с давление 3.5 Бар.

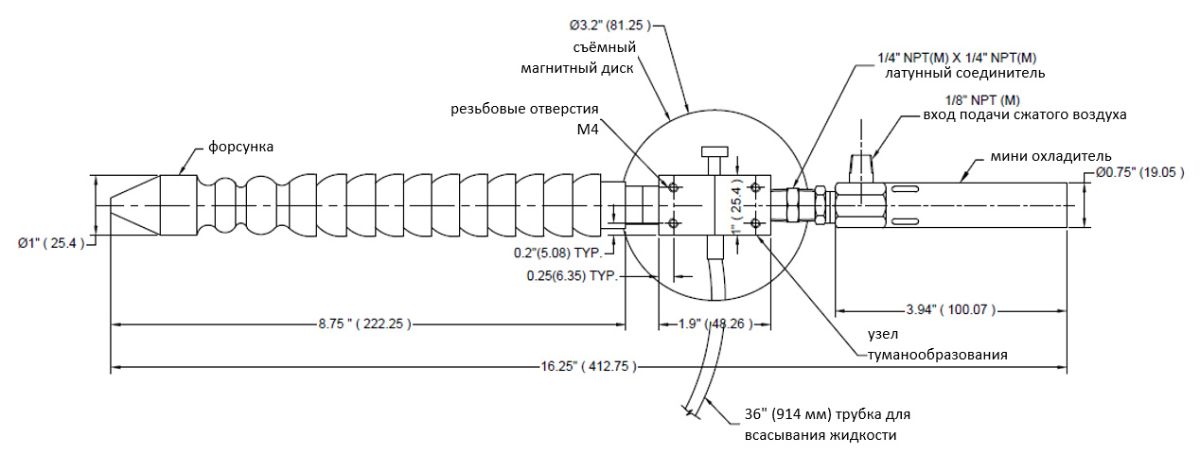

Размеры

Информация для заказа
