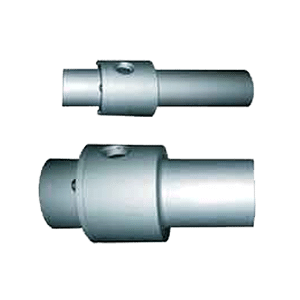

Мощная незасоряющаяся пневматическая конвейерная система Nex Flow Supreme X-Stream (XSPC) специально разработана для предотвращения засорения.
Мощная незасоряющаяся пневматическая конвейерная система Nex Flow Supreme X-Stream (XSPC) - это система транспорта на сжатом воздухе для материалов, которые могут застрять и засорить другие конвейерные устройства, такие как Ring Vac. Система XSPC практические не имеет движущихся частей. В ней применяется сжатый воздух для достижения мощного эффекта Вентури по всей длине, с компактным устройством для транспорта на высоких скоростях и в больших объемах на большие расстояния. Устройство специально разработано для предотвращения засорения.
Просто насадите стандартный шланг на каждый конец прибора XSPC и получите высокомощную конвейерную систему. Движущиеся части отсутствуют, что устраняет необходимость в обслуживании, а мощность и напор контролируются регулятором давления.
Устройства XSPC изготовлены из твердого анодированного алюминия и способны работать с абразивными материалами, со стандартными коннекторами внутренних диаметров 25 мм (1”), 32 мм (1-1/4”), 38 мм (1-1/2”) и 51 мм (2”). Версии из нержавеющей стали могут быть изготовлены по запросу. Когда засорение может стать проблемой, эти недорогие продукты являются идеальным выбором.
Устройства XSPC компактные и легкие. Они портативны и просты в монтаже. Сжатый воздух на подаче должен быть очищен с помощью фильтров для удаления воды с автоматическим дренажом (для предотвращения попадания влаги) и фильтров для удаления масла с автоматическим дренажом (если в воздушных линиях присутствует масло). Регулятор, установленный выше устройства, контролирует давление, расход и скорость воздушной струи.
Преимущества
- Корпус изготовлен из твердого анодированного алюминия, без движущихся частей, не подвержен износу.
- Стандартные размеры для стандартного диаметра шланга с удобным зажимом. Резьбовые варианты легко соединяются с обычной резьбой: 1″ (25мм), 1-1/4″ (32мм), 1-1/2″ (38мм), и 2″ (51мм). При необходимости могут быть изготовлены специальные размеры.
- Регулятор давления будет контролировать поток материала.
- Мгновенное включение/выключение, без движущихся частей, без электричества, взрывобезопасно.
- Длительный срок службы в агрессивных средах по сравнению с конкурентной продукцией.
- Просто и легко контролировать поток материалов.
- Не требует технического обслуживания.

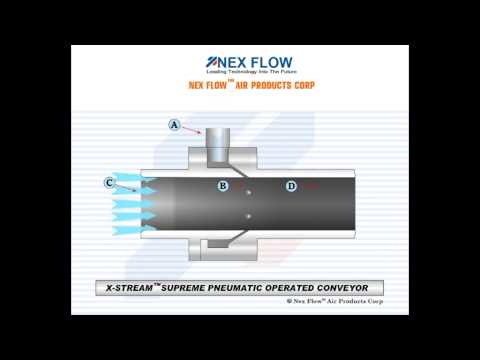

Как работает система пневматического конвейера X-Stream?
Сжатый воздух впускается в кольцевую напорную камеру и закачивается в горловину устройства через направленные штуцеры. Такие струи сжатого воздуха создают вакуум на впуске, который засасывает материал и ускоряет его через проходную часть устройства к выходу, что позволяет преодолеть большое вертикальное или горизонтальное расстояние.
Технические параметры
Система пневматического конвейера X-Stream изготавливается из твердого анодированного алюминия. Специальные материалы могут использоваться для уникальных задач и специальных моделей, предназначенных для конкретных применений.
| Модель | Внутренний диаметр | Внешний диаметр |
Расход воздуха при 5.5 Бар (л/мин) |
Уровень вакуума (кПа) |
|---|---|---|---|---|
| XSPC25 | 1" (25 мм) | 1-1/2" (38.1 мм) | 1302 | 21 |
| XSPC32 | 1-1/4" (32 мм) | 1-3/4" (44 мм) | 1331 |
16 |
| XSPC38 | 1-1/2" (38 мм) | 2" (50 мм) | 1359 |
8.5 |
| XSPC50 | 2" (50 мм) | 2-1/2" (64 мм) | 1416 |
5.3 |
Размеры
| A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | Резьба | |
|---|---|---|---|---|---|---|---|---|
| XSPC25 | 190.60 | 98.10 | 38.10 | 56.50 | 38.10 | 25.00 | 23.50 | 3/8” NPT |
| XSPC32 | 190.60 | 96.60 | 38.10 | 63.30 | 44.00 | 31.50 | 23.50 | 3/8” NPT |
| XSPC38 | 190.60 | 96.60 | 38.10 | 69.50 | 50.00 | 38.10 | 23.50 | 3/8” NPT |
| XSPC50 | 182.60 | 82.50 | 35.60 | 90.00 | 64.00 | 50.00 | 29.00 | 3/8” NPT |
Информация для заказа
| Артикул |
Наименование для заказа |
Цена |
| XSPC25 | XSPC25 Мощная незасоряющаяся пневматическая конвейерная система Nex Flow Supreme X-Stream (XSPC), внешний размер - 1-1/2", расход воздуха при 5.5 Бар - 1302 л/мин, материал изготовления - алюминий. | По запросу |
| XSPC32 | XSPC32 Мощная незасоряющаяся пневматическая конвейерная система Nex Flow Supreme X-Stream (XSPC), внешний размер - 1-3/4", расход воздуха при 5.5 Бар - 1331 л/мин, материал изготовления - алюминий. | По запросу |
| XSPC38 | XSPC38 Мощная незасоряющаяся пневматическая конвейерная система Nex Flow Supreme X-Stream (XSPC), внешний размер - 2", расход воздуха при 5.5 Бар - 1359 л/мин, материал изготовления - алюминий. | По запросу |
| XSPC50 | XSPC50 Мощная незасоряющаяся пневматическая конвейерная система Nex Flow Supreme X-Stream (XSPC), внешний размер - 2-1/2", расход воздуха при 5.5 Бар - 1359 л/мин, материал изготовления - алюминий. | По запросу |
| XSPC25-1 | XSPC25-1 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC25 + фильтр с автоматическим сливом. | По запросу |
| XSPC32-1 | XSPC32-1 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC32 + фильтр с автоматическим сливом. | По запросу |
| XSPC38-1 | XSPC38-1 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC38 + фильтр с автоматическим сливом. | По запросу |
| XSPC50-1 | XSPC50-1 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC50 + фильтр с автоматическим сливом. | По запросу |
| XSPC25-2 | XSPC25-2 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC25 + фильтр с автоматическим сливом + регулятор с манометром. | По запросу |
| XSPC32-2 | XSPC32-2 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC32 + фильтр с автоматическим сливом + регулятор с манометром. | По запросу |
| XSPC38-2 | XSPC38-2 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC38 + фильтр с автоматическим сливом + регулятор с манометром. | По запросу |
| XSPC50-2 | XSPC50-2 Комплект из мощной незасоряющейся пневматической конвейерной системы Nex Flow Supreme X-Stream XSPC50 + фильтр с автоматическим сливом + регулятор с манометром. | По запросу |
