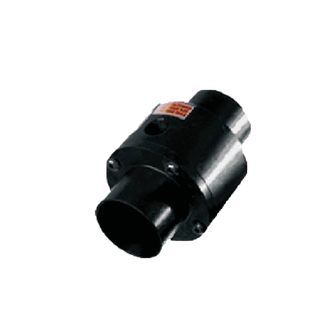

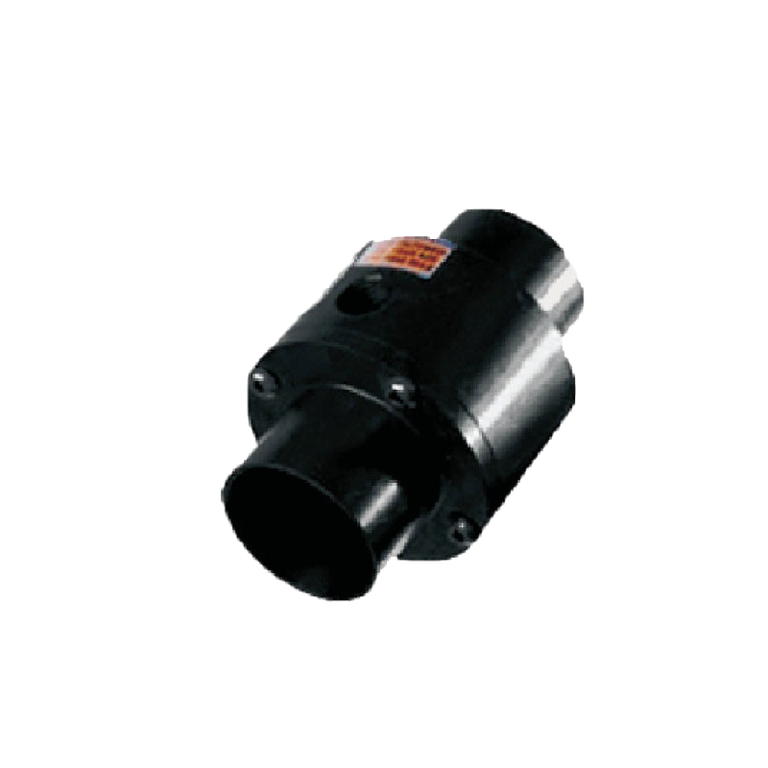

Пневматическая конвейерная система повышенной мощности и прочности Nex Flow X-Stream Ring-Vac

Пневматические конвейерные системы повышенной мощности и прочности Nex Flow X-Stream Ring-Vac разработаны для перемещения материалов на большие расстояния в вертикальном и горизонтальном направлениях. Они перемещают на 50% больше в объеме и на гораздо большие расстояния. Изготовленные из жесткого анодированного алюминия, они способны сопротивляться износу, которому подвержен Ring-Vac из обычного анодированного алюминия или нержавеющей стали.

Эти особо мощные устройства поставляются со стандартной зажимной насадкой или с резьбовым соединением размера 1”, 1-1/4”, 1-1/2” и 2”. Устройства с насадкой на резьбе можно прикручивать на обычную трубу, формируя удобную и мощную систему транспортировки деталей, обрезков, мусора и прочих материалов.

Например, устройство X-Stream Ring-Vac можно использовать для транспорта абразивных или острых частиц, таких как стружки от металлообработки и тд. Это улучшает технологический процесс за счет удаления стружки в момент ее возникновения при металлообработке, снижая простои на очистку и сбор в контейнер для утилизации или переработки.

Поскольку вся продукция Ring-Vac компактная и легкая, устройства легко монтировать и они портативные. Всегда обеспечивайте надежную фильтрацию сжатого воздуха, который должен оставаться чистым. Фильтры для удаления воды с автоматическим дренажом позволяют избавиться от влаги. Фильтры для удаления масел с автоматическим дренажом необходимо применять при наличии масел в воздухопроводах.

Регулятор, установленный выше устройства, контролирует давление в X-Stream Ring-Vac, а также расход и скорость воздуха.

При организации подачи транспортируемого материала убедитесь, что контейнер с материалом не закрыт герметично и сам материал не спрессован. Атмосферный воздух должен быть способен обволакивать транспортируемый материал, чтобы он мог легко быть подхвачен.  Если материал слишком спрессован, трубу для его поглощения можно оснастить отверстиями (меньшего размера, чем частицы материала) для создания эффекта всасывания, поднимающего материал. Если материал все-таки не всасывается, его необходимо разрыхлить перед транспортировкой.

Легкое устройство X-Stream Ring-Vac может решать многие задачи усложненной транспортировки, для которых стандартные устройства недостаточно мощные, такие как транспорт тяжелых обрезков и плотных материалов или когда расстояние транспортировки слишком велико.

Как работают воздушные конвейерные системы Ring Vac?

Сжатый воздух впускается в кольцевую напорную камеру и закачивается в горловину устройства через направленные штуцеры. Такие струи сжатого воздуха создают вакуум на впуске, который засасывает материал и ускоряет его через проходную часть устройства к выходу, что позволяет преодолеть большое вертикальное или горизонтальное расстояние.

Применение

• Бункерная загрузка.
• Растяжка волокна.
• Транспорт материалов.
• Удаление отходов/обрезков.
• Удаление щепы.
• Транспорт деталей.
• Операции по заполнению и т.д.

Преимущества

• Компактность.
• Шумоподавление.

• Отсутствие движущихся частей.

• Использование стандартной трубы или шланга.

• Высокая пропускная способность.


Спецификация

Cверхпрочные пневматические конвейерные системы X-Stream Ring-Vac доступны в твердом анодированном алюминии для обработки абразивных материалов. Они улучшены по сравнению со стандартными пневматическими конвейерами для транспортировки на гораздо большие расстояния как по вертикали, так и по горизонтали.

Размеры

Модели 30001X – 30004X	Вид сверху	Модели 30001XT – 30004XT

Производительность

Информация для заказа
