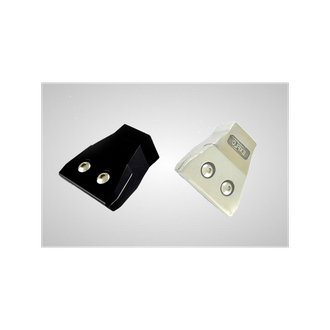

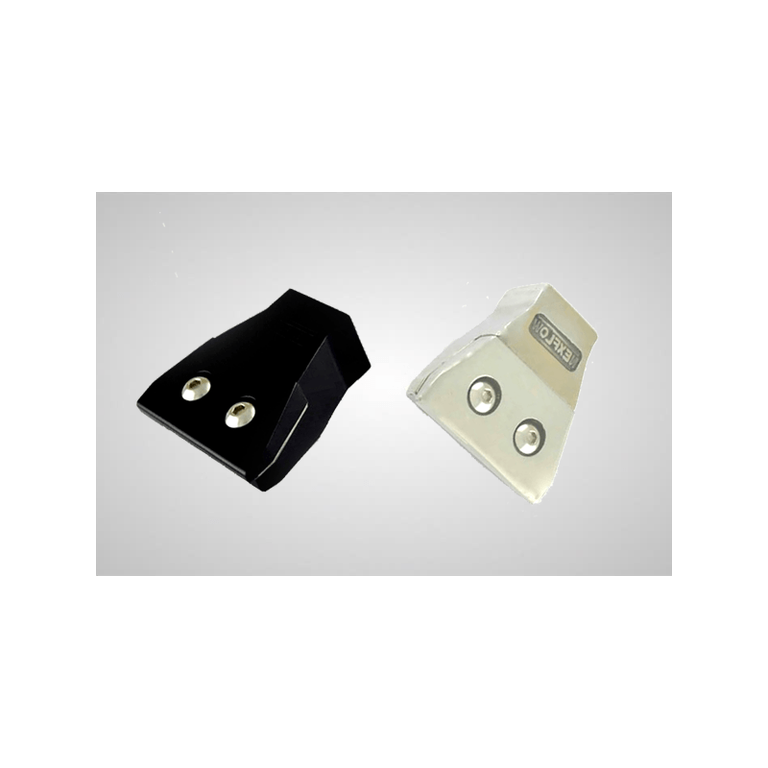

Плоская форсунка Nex Flow Air Edger 47011

Плоская форсунка Nex Flow Air Edger 47011 предназначена для создания мощной и высокоскоростной ламинарной воздушной струи для обдува и охлаждения в ситуациях, когда усилий воздушных ножей недостаточно. Воздушные ножи идеально подходят для сдувания жидкости и пыли, но если требуется удалять более тяжелый материал на помощь приходит данный продукт. Внутренняя камера и внешняя форма оптимизированы для превращения давления, обычно теряющегося в виде шума и перепада, в полезную энергию струи. В продукте применяется “эффект Коанда” для эффективного “усиления” воздушного потока, снижая потери энергии и шум выхлопа, при этом поддерживая мощность обдувки.

После сравнения показателей с другими аналогичными устройствами, снабженными даже острыми клиньями и особыми отверстиями, плоская форсунка Air Edger обходит их все. Потребление воздуха и уровень шума сведены к минимуму, особая конфигурация обеспечивает большую силу обдува.

Плоская форсунка Nex Flow Air Edger выпускается с щелями различного диаметра с клиньями из плоской нержавеющей стали. Три стандартных размера расклина – 0.10 мм, 0.2 мм и 0.51 мм. Для создания большего зазора можно складывать вместе один, два или более клиньев с максимальным зазором в 0.61 мм.

Для вашей конкретной задачи, зазор, создаваемый клиньями, должен не превышать минимально необходимого для снижения потребления энергии.

Примеры применения устройства:

• Очистка деталей.
• Удаление щепы.
• Сушка деталей.
• Сброс заготовок с транспортера.
• Воздушная поддержка.

Преимущества

• Снижение затрат на сжатый воздух.
• Среднее снижение уровня шума на 10 дБА.
• Экономия сжатого воздуха.
• Компактность.
• Повышенная безопасность.
• Отвечает требованиям OSHA по уровню шума.
• Повышенная продуктивность.

Спецификация

Цинк-Алюминий:

• 47011-4 – Плоская форсунка Air Edger™ с зазором 0,1 мм.
• 47011-8 – Плоская форсунка Air Edger™ с зазором 0,2 мм.
• 47011-12 – Плоская форсунка Air Edger™ с зазором 0,304 мм.
• 47011-16 – Плоская форсунка Air Edger™ с зазором 0,41 мм.
• 47011-20 – Плоская форсунка Air Edger™ с зазором 0,51 мм.
• 47011-24 – Плоская форсунка Air Edger™ с зазором 0,61 мм.
• 47011-28 – Плоская форсунка Air Edger™ с зазором 0,71 мм.

Если вы не уверены какая мощность обдува вам нужна, мы рекомендуем набор клиньев модели 47211S, состоящий из 2 – 0,1 мм кл., 2 – 0,2 мм кл. и 1 – 0,51 мм кл., и любые два клина (или более) можно комбинировать для установки щели требуемой для вашей задачи.

316 Нержавеющая сталь:

• 47011S-316L-4 – Плоская форсунка Air Edger™ с зазором 0,1 мм.
• 47011S-316L-8 – Плоская форсунка Air Edger™ с зазором 0,2 мм.
• 47011S-316L-12 – Плоская форсунка Air Edger™ с зазором 0,304 мм.
• 47011S-316L-16 – Плоская форсунка Air Edger™ с зазором 0,41 мм.
• 47011S-316L-20 – Плоская форсунка Air Edger™ с зазором 0,51 мм.
• 47011S-316L-24 – Плоская форсунка Air Edger™ с зазором 0,61 мм.
• 47011S-316L-28 – Плоская форсунка Air Edger™ с зазором 0,71 мм.

Если вы не уверены какая мощность обдува вам нужна, мы рекомендуем набор клиньев модели 47211S-316L, состоящий из 2 - 0,1 мм кл., 2 – 0,2 мм кл. и 1 – 0,51 мм кл., и любые два клина (или более) можно комбинировать для установки щели требуемой для вашей задачи.

Производительность

Сравнение с конкурентными продуктами

Не всегда понятно, как конкуренты проводят испытания и замеры, поэтому обоснование заявлений произвести трудно, поскольку результаты зависят от методов испытаний. Поэтому, мы испытывали прибор конкурентов в тех же условиях, что применялись и для наших устройств. Плоская форсунка конкурентов имеет сходный тип, за исключением того, что в нем применяются пилообразные клинья и имеет другие внутренние размеры. При испытании в тех же условиях, в которых испытываются приборы Nex Flow, мы получили следующие показатели:

790.8 л/мин – сила в 405.24. Коэффициент сила/расход составил 0.51 при замере так же, как испытывался Nex Flow Air Edger.

Одним из показателей эффективности является соотношение силы и потребления воздуха. Чем выше коэффициент, тем выше эффективность.

Если мы сравним с этим показателем результат модели Nex Flow 47011-4, то коэффициент составит 340/581 = 0.54. А для модели 47011-8 коэффициент равен 595/887 = 0.67.

В обоих случаях, эффективность приборов Nex Flow выше в сравнительных испытаниях. При одних и тех же условиях.

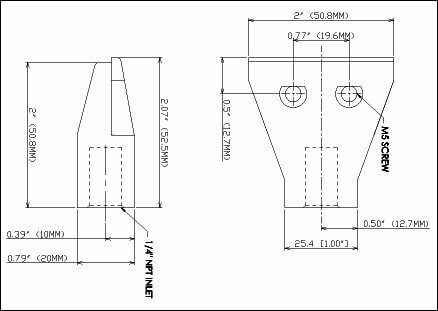

Размеры

Информация для заказа
