Система монтажа с манифольдом Nex Flow 46002, 46002HF

Системы монтажа с манифольдом Nex Flow 46002, 46002HF позволяют монтировать форсунки Nex Flow Air Edgers, Standard Air Nozzles или Air Mag попарно для обдува и охлаждения большой площади, где с этим не могу справиться форсунки самостоятельно. Системы изготавливаются из алюминия или нержавеющей стали, подходят ко всем воздушным форсункам, создавая более мощный эффект воздушного лезвия там, где обычные воздушные лезвия не справляются.

Первым шагом следует решить - требуется ли дополнительная мощность или нет, поскольку это может потребовать дополнительных объемов сжатого воздуха. Просто проверьте мощность и потребление воздуха, как описано, для каждого воздушного лезвия. Если они недостаточны для конкретного применения, рассмотрите альтернативы.

Манифольд со следующими устройствами:

• Стандартные воздушные форсунки используются, когда охлаждение является основной целью, а объем потока является наиболее важным фактором.
• Воздушные форсунки Air Mag Nozzles используются, когда важнее всего сила потока.

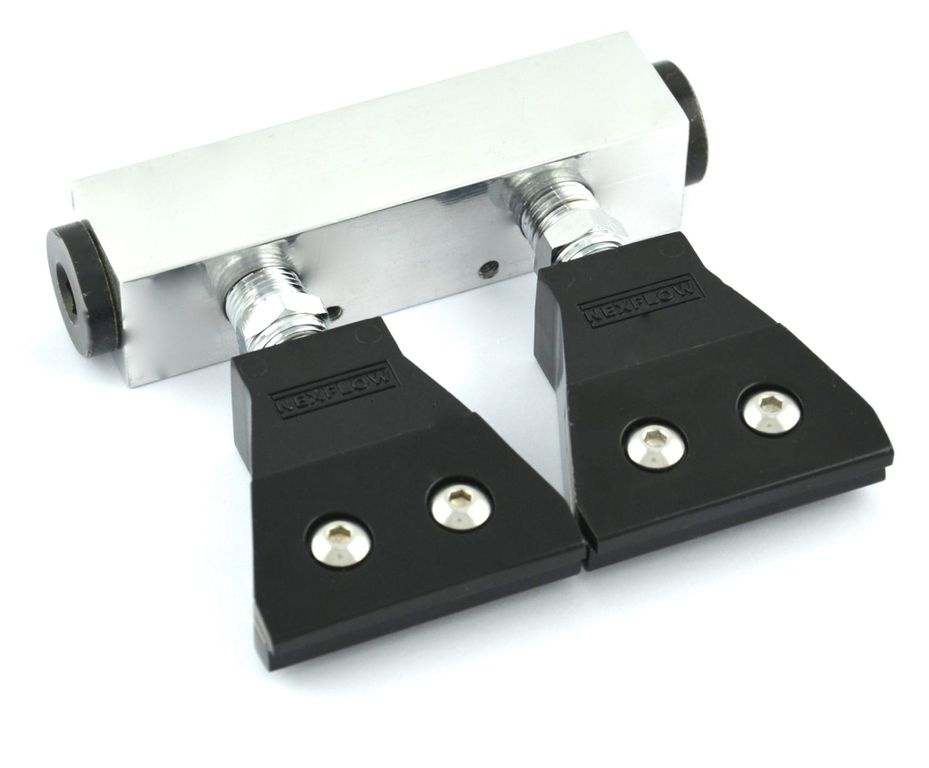

• Плоские форсунки Air Edger Flat Nozzles применяются, когда необходим эффект воздушного лезвия, но гораздо большей силы.

Еще одним вариантом целесообразности использования подобной конструкции является следующая ситуация. Например, если существует опасность повреждения воздушного устройства, иногда лучше использовать манифольд с несколькими форсунками меньшей себестоимостью, чем более дорогой воздушный нож. Если одна или две форсунки будут повреждены, их проще и дешевле заменить. Другим примером может стать требование переменной силы или потока. Ряд регулируемых форсунок может быть размещен на манифольде и установлен на разные скорости потока по длине манифольда.

По запросу имеются манифольды специальных размеров и форм. Для удобства использования на манифольдах имеются монтажные отверстия.

Применение

• Очистка деталей.
• Удаление щепы.
• Сушка деталей.
• Транспорт материалов.
• Сброс заготовок с транспортера.
• Транспортировка волокон.
• Воздушная поддержка.

Преимущества

• Снижение затрат на сжатый воздух.
• Снижение уровня шума на 10 дБА.
• Экономия сжатого воздуха.
• Компактность.
• Повышенная безопасность.
• Отвечает требованиям OSHA по уровню шума.
• Повышенная продуктивность.

ПРИМЕЧАНИЕ. Использование одного воздухозаборника обеспечивает 50% номинального расхода, а использование обоих торцевых воздухозаборников обеспечивает до 100% номинального расхода.

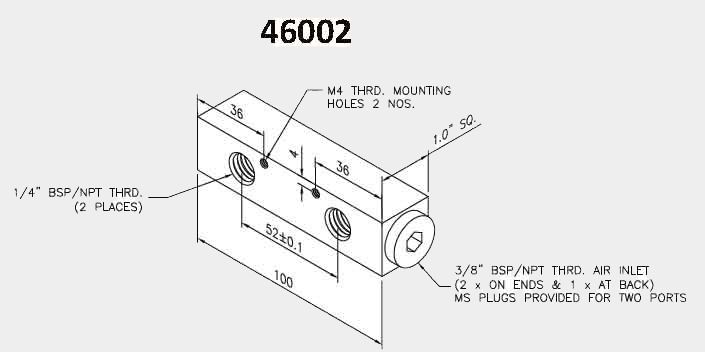

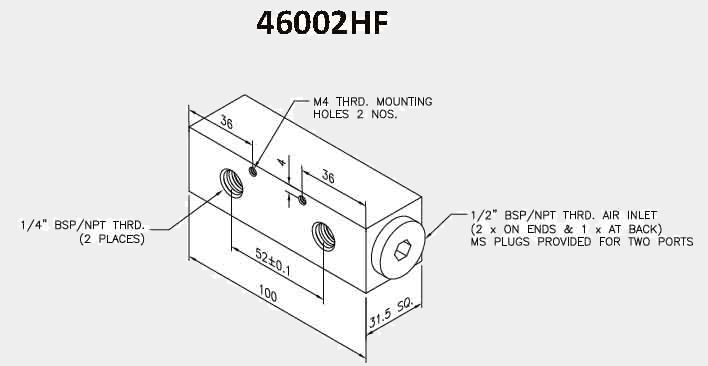

Размеры

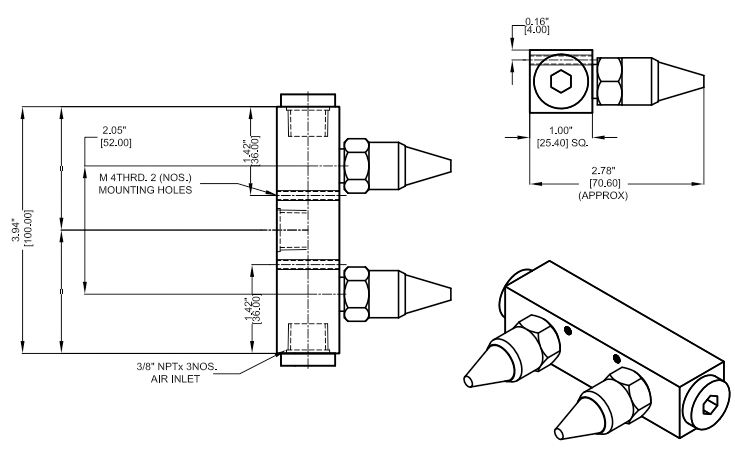

46002+47004

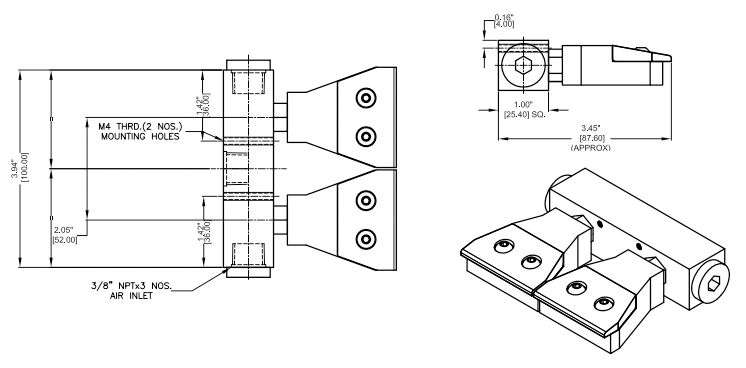

46002 + 47011

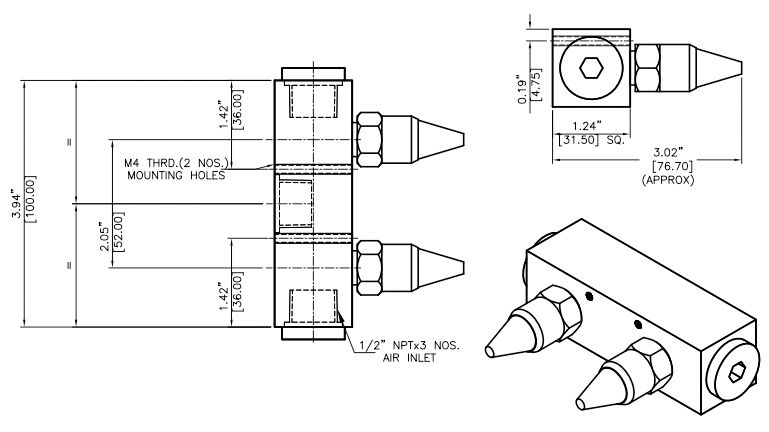

46002HF+47004

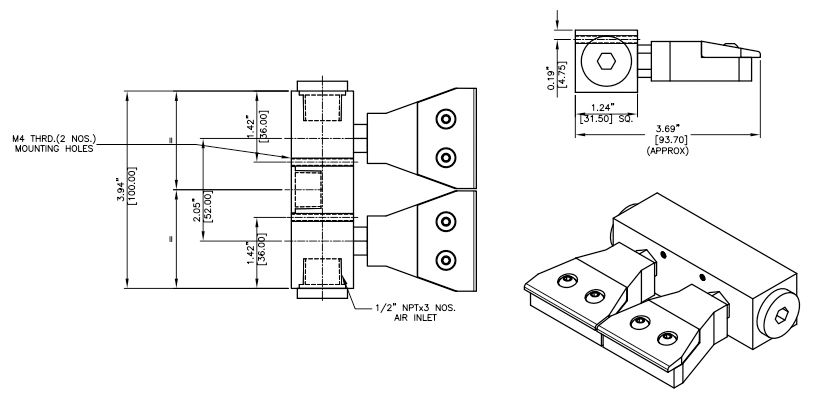

46002HF+47011
