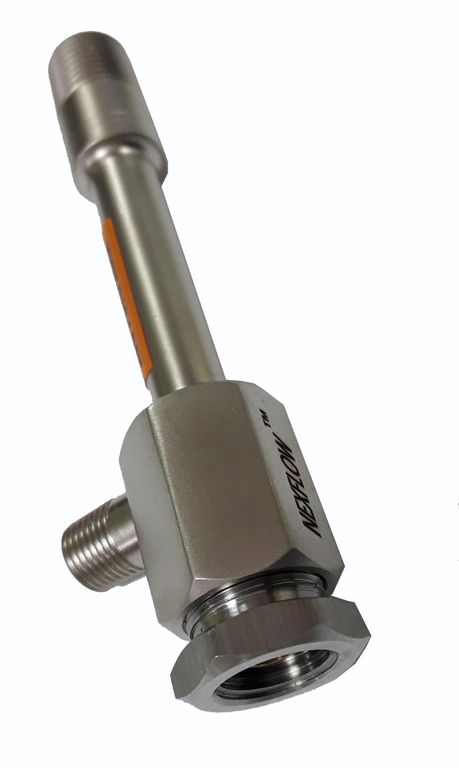

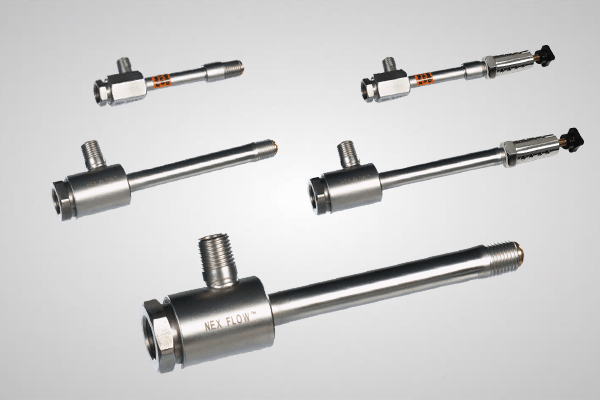

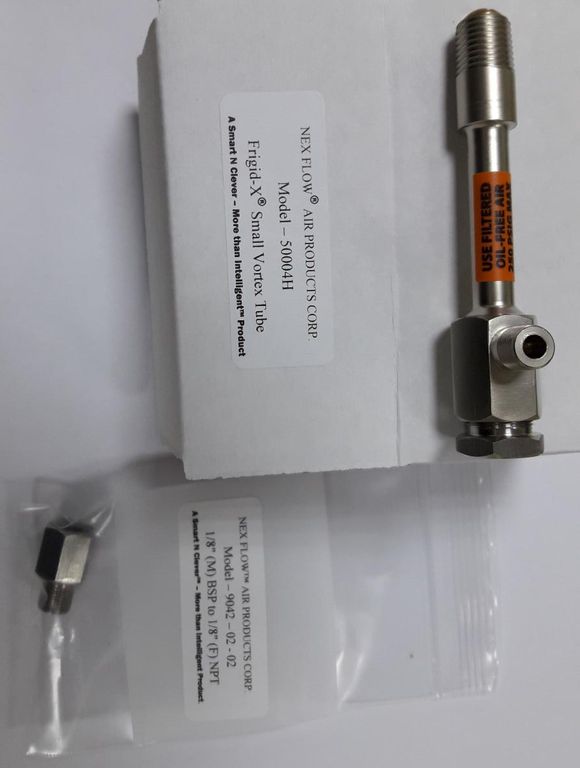

Малая вихревая трубка Nex Flow Small Vortex Tube (57-226 л/мин)

Миниатюрная вихревая трубка Nex Flow Small Vortex Tube с потреблением 57, 113 или 227 л/мин. Поставляется в двух версиях - с регулируемой заглушкой горячего конца с помощью отвертки, и с «ручным регулятором» и глушителем горячего конца, встроенным в устройство.

У вихревых трубок “горячий конец” обычно снабжен контролем напора и температуры воздуха на холодном конце. Чем больше напор на горячем конце, тем ниже температура на холодном конце. Важно отметить, что охлаждающая способность определяется одновременно напором и температурным перепадом. Поэтому, если важна охлаждающая способность, то поток из холодного конца должен быть в диапазоне 60% – 80%. Если важна температура, тогда поток должен быть менее 50%.

У всех вихревых трубок имеется “генератор”, который рассчитан на определенный поток. Бывает два типа генераторов – один для охлаждения, а второй - для ограничения потока с холодного конца, для достижения очень низких температур. В зависимости от температуры и давления входящего сжатого воздуха становится возможно достигать очень низких температур, до -40-45ºC.

Применение

• Охлаждение электронных и электрических панелей.
• Охлаждение инструментов/машин.
• Охлаждение приборов видеонаблюдения.
• Застывание горячих расплавленных клеев.
• Охлаждение спаяных деталей.
• Охлаждение газов.
• Охлаждение горячих прокладок.
• Охлаждение камер с микроклиматом.

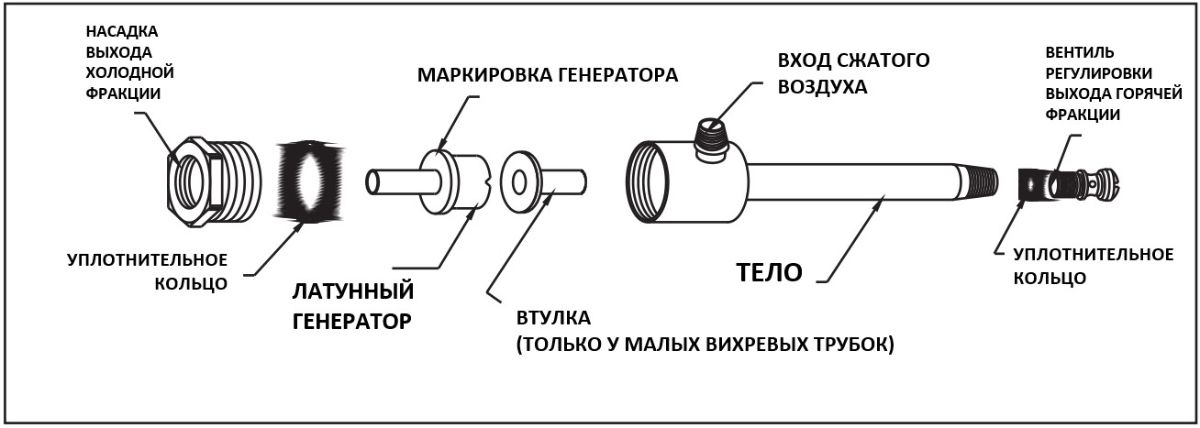

Как работают вихревые трубки?

Наши вихревые трубки из нержавеющей стали снабжены бронзовыми генераторами в стандартном варианте, а не дешевыми пластиковыми генераторами, что гарантирует их длительный срок эксплуатации в высокотемпературной среде. При почти полном отсутствии движущихся частей, вихревая трубка принимает сжатый воздух и превращает его в холодный воздух температурой до -46°C на одном конце, и в горячий воздух на другом конце, температурой до +127°C. Максимальная температура окружающего воздуха при эксплуатации вихревых трубок: +93ºС.

Преимущества

• Нет движущихся частей, надежный, не требует обслуживания.
• Без хладагента.
• Компактный и легкий.
• Низкая стоимость применения.
• Блоки не требуют обслуживания.
• Мгновенное понижение температуры в промышленных шкафах.
• Не искрят и взрывобезопасны.
• Заменяемые генераторы.

Температура

Настройка щелевого клапана на выпуске горячего воздуха устанавливает напор и температуру на холодном конце. Чем больше воздуха выпускается на горячем конце, тем меньше напор холодного воздуха и тем ниже температура на холодном конце. Закрытием клапана на горячем конце увеличивается напор холодного воздуха и повышается температура воздуха на холодном конце. Доля общего входящего воздуха в вихревую трубку, направляемая на холодный конец, называется “холодная фракция”. Холодная фракция от 60% до 80% обеспечивает оптимальное охлаждение. Ознакомьтесь с графиком ниже, где указано “повышение” температуры на горячем конце и “падение” температуры на холодном конце вихревых трубок при различных входящих давлениях и разных уставках “холодной фракции”.

Для большинства промышленных задач, таких как охлаждение контрольных панелей, инструментов, требуется максимальное охлаждение и применяются приборы серии Frigid-X™ 50000H. Для задач, при которых требуются особо низкие температуры, например, для охлаждения лабораторных образцов, испытания печатных плат применяются приборы серии Frigid-X™50000C. При необходимости поставляются глушители как для холодного, так и для горячего конца.

Производительность

Режимы работы вихревой трубки

*Падение температуры холодного воздуха, °F (°C) синего цвета
*Повышение температуры горячего воздуха, °F (°C) красного цвета

*Данные в таблице по разнице температур приведены для вихревой трубки 50015H. Для других моделей и расходов они могут отличаться.

Размеры

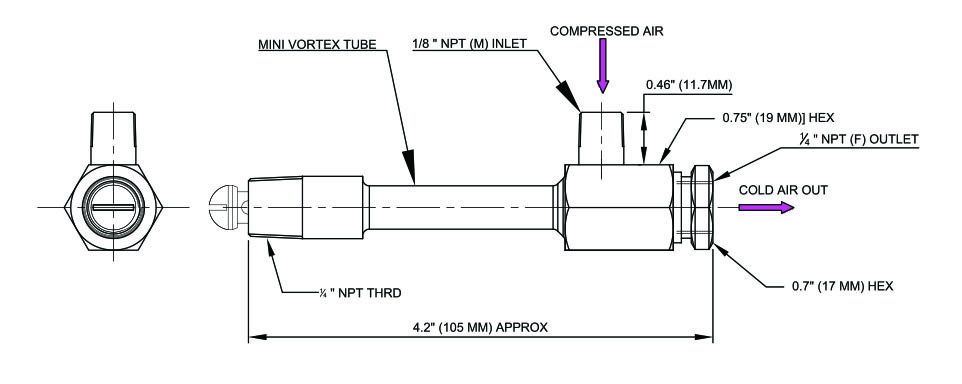

Миниатюрная вихревая трубка Nex Flow с генератором

__________________________________________________________________________________________________________________________

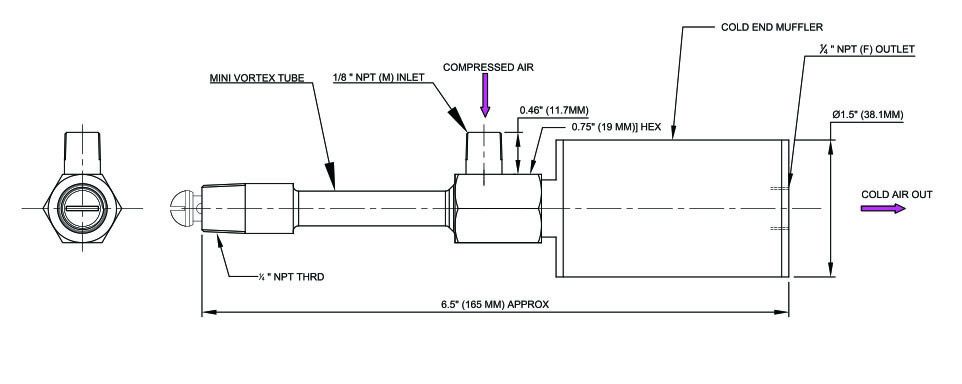

Миниатюрная вихревая трубка Nex Flow с генератором и глушителем для холодного конца

____________________________________________________________________________________

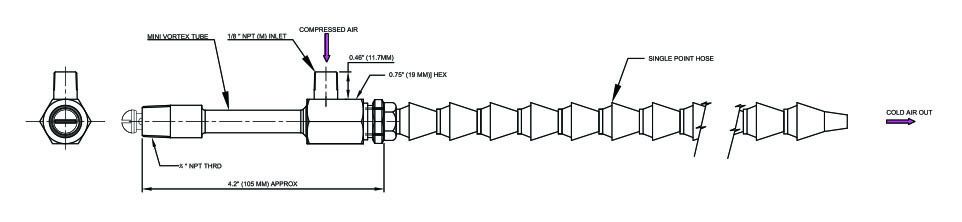

Миниатюрная вихревая трубка Nex Flow с генератором и шлангом

Информация для заказа
