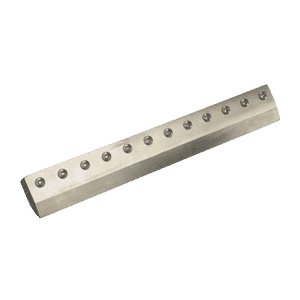

Воздушный нож Nex Flow X-Stream Air Blade - одно из самых бесшумных устройств на рынке для решения всех задач по обдувке и охлаждению, при этом характеризируется высоким качеством и отличной производительностью. Если заменить трубу с отверстиями на воздушное лезвие, то экономия сжатого воздуха может составить 90%.
Корпус выполнен из нержавеющей стали для использования в агрессивных и высокотемпературных средах.
Не требует технического обслуживания, легко управляется и безопасен в использовании.
Воздушный нож Nex Flow X-Stream Air Blade - одно из самых бесшумных устройств на рынке для решения всех задач по обдувке и охлаждению, при этом характеризируется высоким качеством и отличной производительностью. Если заменить трубу с отверстиями на воздушное лезвие, то экономия сжатого воздуха может составить 90%.
Корпус выполнен из нержавеющей стали для использования в агрессивных и высокотемпературных средах.
Не требует технического обслуживания, легко управляется и безопасен в использовании.
Воздушный нож Nex Flow X-Stream Air Blade - одно из самых бесшумных устройств на рынке для решения всех задач по обдувке и охлаждению, при этом характеризируется высоким качеством и отличной производительностью. Если заменить трубу с отверстиями на воздушное лезвие, то экономия сжатого воздуха может составить 90%:
-
Корпус выполнен из нержавеющей стали для использования в агрессивных и высокотемпературных средах.
- Клиновое устройство из нержавеющей стали обеспечивает сохранность воздушной щели дольше, чем пластиковое.
- Наиболее энергоэффективная конструкция с точки зрения потребления воздуха на единицу выдаваемой силы струи.
- Гибкие варианты монтажа и простота монтажа в небольших пространствах.
- Снижение энергопотребления на сжатом воздухе до 90% и уровня шума на 15 дБА.
- Не требует технического обслуживания, легко управляется и безопасен в использовании.
Как работает воздушный нож X-Stream Air Blade?
Сжатый воздух входит в воздушное лезвие через задние порты. Воздух улавливается и струей сжатого воздуха выходит из нагнетателя через небольшую щель. Захваченный воздух следует по профилю, который направляет струю воздуха по идеально прямой линии, создавая "лист" воздуха по всей длине воздушного лезвия Air Blade. Усиленная струя воздуха достигает максимальной скорости и силы с минимальной потерей на сдувку в виде четкого ламинарного потока, с пониженным потреблением энергии для обдува и охлаждения.
Преимущества
-
Тихий - 69 дБА для большинства применений.
-
Материал: нержавеющая сталь.
-
Усиление подачи воздуха 40:1.
-
Клинья из нержавеющей стали.
-
Равномерный воздушный поток по всей длине.
-
Нет движущихся частей, а значит не требует техобслуживания.
-
Простой и легкий монтаж.
-
Компактный и прочный.
-
Винты выполнены из нержавеющей стали во всех моделях.
Производительность
Уровень шума 69 ДБа при 5.5 Бар для безшумных воздушных ножей X-Stream Air Blade | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
10002XS – Воздушные ножи из нержавеющей стали X-Stream Air Blade длиной 51 мм | ||||||||||||
Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
Сила (г.)* | 4.54 | 36.3 | 90.7 | 159 | 245 | 349 | 472 | 612 | 771 | 948 | 1148 | 1361 |
Расход воздуха (SLPM) | 19.8 | 45.3 | 125 | 224 | 340 | 481 | 623 | 793 | 963 | 1161 | 1388 | 1614 |
Скорость (м/с)* | 41.8 | 52.4 | 63.1 | 73.2 | 83.2 | 92.7 | 102 | 111 | 120 | 129 | 137 | 145 |
10024XS – Воздушные ножи из нержавеющей стали X-Stream Air Blade длиной 610 мм | ||||||||||||
Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
Сила (г)* | 95.25 | 267.6 | 458 | 662 | 889 | 1134 | 1397 | 1678 | 1978 | 2295 | 2631 | 2985 |
Расход воздуха (SLPM) | 453 | 651 | 878 | 1133 | 1388 | 1642 | 1954 | 2265 | 2577 | 2917 | 3285 | 3653 |
Скорость (м/с)* | 5.2 | 7.8 | 10.2 | 12.3 | 14.0 | 15.5 | 16.8 | 17.7 | 18.4 | 18.9 | 19.0 | 18.9 |
10054XS – Воздушные ножи из нержавеющей стали X-Stream Air Blade длиной 1372 мм | ||||||||||||
Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
Сила (г)* | 853 | 1211 | 1592 | 1996 | 2409 | 2844 | 3298 | 3769 | 4259 | 4767 | 5293 | 5838 |
Расход воздуха (SLPM) | 1048 | 1444 | 1869 | 2294 | 2747 | 3228 | 3710 | 4219 | 4729 | 5267 | 5833 | 6400 |
Скорость (м/с)* | 6.7 | 8.9 | 10.9 | 12.5 | 13.9 | 15.0 | 15.8 | 16.4 | 16.6 | 16.6 | 16.4 | 15.8 |
Примечание: Сила и скорость указана для воздушного ножа длиной 152 мм.

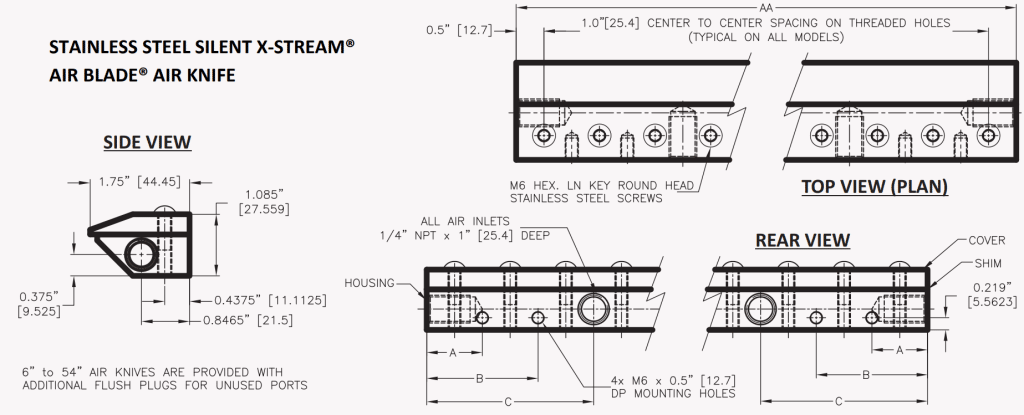

Размеры
Воздушные ножи X-Stream Air-Blade доступны в 13 стандартных размерах: 51 мм, 76 мм, 152 мм, 229 мм, 305 мм, 381 мм, 457 мм, 610 мм, 762 мм, 914 мм, 1067 мм, 1219 мм, 1372 мм.
№ | AA (мм) | A (мм) | B (мм) | C (мм) | Кол-во входов с обратной стороны (с боковой стороны) | Чертеж |
---|---|---|---|---|---|---|
10002XS | 50.8 мм | - |
- |
25.4 мм | 1(0) | Чертёж |
10003XS | 76.2 мм | 16.3 мм | - |
38.1 мм | 1(0) | Чертёж |
10006XS | 152 мм | 25.4 мм | 50.8 мм | 76.2 мм | 1(2) | Чертёж |
10009XS | 228.6 мм | 25.4 мм | 50.8 мм | 76.2 мм | 2(2) | Чертёж |
10012XS | 304.8 мм | 25.4 мм | 50.8 мм | 76.2 мм | 2(2) | Чертёж |
10015XS | 381 мм | 25.4 мм | 50.8 мм | 101.6 мм | 2(2) | Чертёж |
10018XS | 457.2 мм | 25.4 мм | 50.8 мм | 127.0 мм | 2(2) | Чертёж |
10024XS | 609.6 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) | Чертёж |
10030XS | 762 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) | Чертёж |
10036XS | 914.4 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) | Чертёж |
10042XS | 1066.8 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) | Чертёж |
10048XS | 1219.2 мм | 25.4 мм | 50.8 мм | 228.6 мм | 3(2) | Чертёж |
10054XS | 1371.6 мм | 25.4 мм | 50.8 мм | 228.6 мм | 3(2) | Чертёж |
Возможно изготовление индивидуальной длины воздушных ножей X-Stream Air-Blade на специальных условиях, включающих комбинацию из размеров нескольких единиц.
Информация для заказа
Артикул |
Наименование для заказа |
Цена |
10002XS | 10002XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 50,8 мм, расход: 160 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10003XS | 10003XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 76,2 мм, расход: 240 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь . | По запросу |
10006XS | 10006XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 152,4 мм, расход: 480 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10009XS | 10009XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 228,6 мм, расход: 720 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10012XS | 10012XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 304,8 мм, расход: 960 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10015XS | 10015XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 381 мм, расход: 1200 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь . | По запросу |
10018XS | 10018XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 457,2 мм, расход: 1440 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10024XS | 10024XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 609,6 мм, расход: 1920 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10030XS | 10030XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 762 мм, расход: 2400 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10036XS | 10036XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 914,4 мм, расход: 2880 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10042XS | 10042XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 1066,8 мм, расход: 3360 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10048XS | 10048XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 1219,2 мм, расход: 3840 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10054XS | 10054XS Воздушный нож на сж./возд. серии Silent X-Stream компании NexFlow, длина: 1371,6 мм, расход: 4320 л/мин на 5.6 бар, резьба 1/4" NPT внутр., материал: нерж. сталь, в комплекте с переходником резьбы 1/4" NPT наруж. на 1/4" BSPT внутр., материал: нерж. сталь. | По запросу |
10002XS-316L | 10002XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 164 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT | По запросу |
10003XS-316L | 10003XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 246 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10006XS-316L | 10006XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 492 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10009XS-316L | 10009XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 738 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10012XS-316L | 10012XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 984 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10015XS-316L | 10015XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 1230 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10018XS-316L | 10018XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 1476 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10024XS-316L | 10024XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 1968 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10030XS-316L | 10030XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 2460 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT |
По запросу |
10036XS-316L | 10036XS-316L Воздушный нож на сж/возд NEXFLOW, тип X-Stream Full-Flow, расход 2952 л/мин на 5.6 бар, мат. 316 нерж сталь, 1/4BSPT | По запросу |
Крепления для воздушных ножей X-Stream
Артикул | Наименование для заказа | Цена |
10991X1 | 10991X1 Монтажная система для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 152 мм до 457 мм из алюминия и длиной от 152 мм до 381 мм из нержавеющей стали (кронштейн NF60003 + монтажный блок + винты) | По запросу |
10991X2 | 10991X2 Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 610 мм до 1372 мм из алюминия (два кронштейна NF60003 + 2 монтажных блока + винты) | По запросу |
10992X1 | 10992X1 Монтажная система для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной 457 мм из нержавеющей стали (кронштейн DG60003 + монтажный блок + винты) | По запросу |
10992X2 | 10992X2 Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 610 мм до 914 мм из нержавеющей стали (2 кронштейна DG60003 + 2 монтажных блока + винты) | По запросу |
10993X2 | Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 42" (1067 мм) до 48" (1219 мм) из нержавеющей стали (2 кронштейна MG60003 + 2 монтажных блока + винты) |
По запросу |
10994X2 | Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной 54" (1371 мм) из нержавеющей стали (2 кронштейна MG70003 + 2 монтажных блока + винты) | По запросу |
10900XS | Комплект для стыковки двух воздушных ножей из нержавеющей стали | По запросу |
19001 | Регулируемый кронштейн для крепления всех типов воздушных ножей, длина 36" (914 мм), материал: нерж. сталь | По запросу |
19002 | Регулируемый кронштейн для крепления всех типов воздушных ножей, длина 12" (305 мм), материал: нерж. сталь | По запросу |
19003 | Магнитная база для кронштейна 19002 | По запросу |
Прокладки для воздушных ножей
Артикул |
Наименование для заказа |
Цена |
10102XS | 10102XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 2" (51 мм), материал - нерж. сталь. | По запросу |
10103XS | 10103XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 3" (76 мм), материал - нерж. сталь. |
По запросу |
10106XS | 10106XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 6" (152 мм), материал - нерж. сталь. |
По запросу |
10109XS | 10109XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 9" (229 мм), материал - нерж. сталь. | По запросу |
10112XS | 10112XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 12" (305 мм), материал - нерж. сталь. | По запросу |
10115XS | 10115XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 15" (381 мм), материал - нерж. сталь. |
По запросу |
10118XS | 10118XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 18" (457 мм), материал - нерж. сталь. |
По запросу |
10124XS | 10124XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 24" (610 мм), материал - нерж. сталь. |
По запросу |
10130XS | 10130XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 30" (762 мм), материал - нерж. сталь. | По запросу |
10136XS | 10136XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 36" (914 мм), материал - нерж. сталь. |
По запросу |
10142XS | 10142XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 42" (1067 мм), материал - нерж. сталь. |
По запросу |
10148XS | 10148XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 48" (1219 мм), материал - нерж. сталь. |
По запросу |
10154XS | 10154XS Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из алюминия, твёрдого анодированного алюминия или нерж. стали, толщина: 0.02" (0.050 мм), длина: 54" (1372 мм), материал - нерж. сталь. |
По запросу |
10102XS-316 | 10102XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 2" (51 мм), материал - нерж. сталь 316. |
По запросу |
10103XS-316 | 10103XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 3" (76 мм), материал - нерж. сталь 316. |
По запросу |
10106XS-316 | 10106XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 6" (152 мм), материал - нерж. сталь 316. |
По запросу |
10109XS-316 | 10109XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 9" (229 мм), материал - нерж. сталь 316. |
По запросу |
10112XS-316 | 10112XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 12" (305 мм), материал - нерж. сталь 316. | По запросу |
10115XS-316 | 10115XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 15" (381 мм), материал - нерж. сталь 316. | По запросу |
10118XS-316 | 10118XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 18" (457 мм), материал - нерж. сталь 316. | По запросу |
10124XS-316 | 10124XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 24" (610 мм), материал - нерж. сталь 316. |
По запросу |
10130XS-316 | 10130XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 30" (762 мм), материал - нерж. сталь 316. |
По запросу |
10136XS-316 | 10136XS-316 Прокладка для воздушного ножа Nex Flow Air Blade серии X-Stream из нерж. стали 316, толщина: 0,02" (0.050) мм, длина: 36" (914 мм), материал - нерж. сталь 316. |
По запросу |
