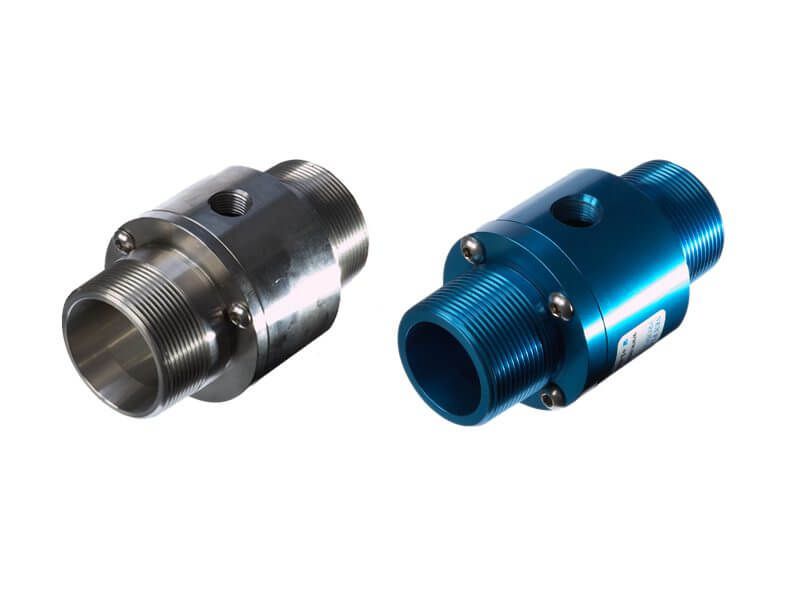

Пневматические конвейеры Ring-Vac из 316L нержавеющей стали применяются в пищевой и фармацевтической промышленности, а также в условиях высокой температуры и агрессивной среды.
Пневматические конвейерные системы Nex Flow Ring Vac бывают разных размеров, конфигураций и выполнены из разных материалов. Модели из 303/304 и 316L нержавеющей стали применяются в пищевой и фармацевтической промышленности, а также в условиях высокой температуры и агрессивных сред.
Поскольку эти устройства действительно используют значительное количество сжатого воздуха, их лучше всего применять там, где есть хорошая подача воздуха или же для периодического использования. В некоторых случаях для работы требуется только низкое давление, что сводит к минимуму расход воздуха.
Пневматические конвейеры Ring-Vac практически не имеют движущихся частей и переносят материалы с высокой скоростью на большие расстояния. В них применяется сжатый воздух для создания эффективного и мощного завихряющего действия (эффект Вентури) по всей длине, совмещая компактность с высокой пропускной способностью на больших расстояниях.
Стандартные пневматические конвейеры Nex Flow Ring Vac могут быть закреплены на трубе и шланге. Резьбовые версии могут быть подсоединены к трубам с обычными размерами.
Фактический расход воздуха определяется размером, массой и формой перемещаемой детали, а также высотой, длиной и количеством изгибов в системе. Специалисты нашей компании могут помочь в определении оптимальной модели.
Данные, необходимые для выбора правильной модели, следующие: диаметр или максимальные размеры транспортируемой детали, диаметр шланга или трубы, используемой для транспортировки материала (если он уже выбран), масса или объемная скорость транспортировки, желаемый материал Ring Vac.
Как работают воздушные конвейерные системы Ring Vac?
Сжатый воздух впускается в кольцевую напорную камеру и закачивается в горловину устройства через направленные штуцеры. Такие струи сжатого воздуха создают вакуум на впуске, который засасывает материал и ускоряет его через проходную часть устройства к выходу, что позволяет преодолеть большое вертикальное или горизонтальное расстояние.
Применение
- Бункерная загрузка.
- Растяжка волокна.
- Транспорт материалов.
- Удаление отходов/обрезков.
- Удаление щепы.
- Транспорт деталей.
- Операции по заполнению и т.д.
Преимущества
- Компактность.
- Шумоподавление.
- Отсутствие движущихся частей.
- Использование стандартной трубы или шланга.
- Высокая пропускная способность.
Спецификация
Пневматические конвейерные системы Nex Flow Ring Vac изготавливаются в стандартных и резьбовых вариантах из алюминия, 303/304, 316L нержавеющей стали и высокотемпературной нержавеющей стали для применения в условиях высоких температур. Примечание: все модели, выполненные из высокотемпертурной нержавеющей стали, рассчитаны на температуру до 649 °C.

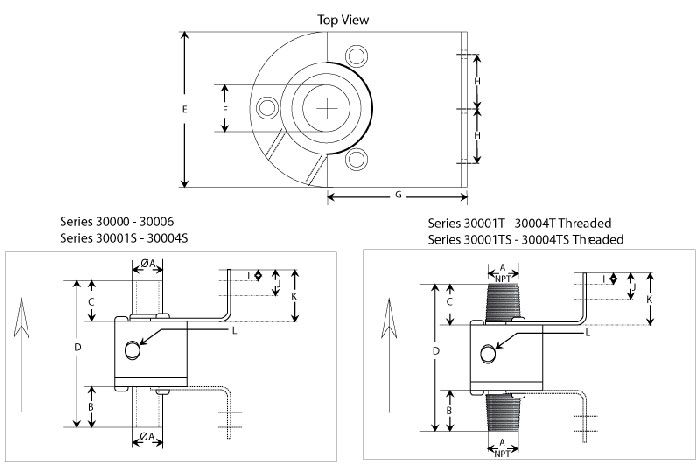

Размеры
| Модель |
A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | I (мм) | J (мм) | K (мм) | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
30000-316L 30000HTS-316L |
19.0 | 25.5 | 25.5 | 100.0 | 49.5 | 14.0 | 48.7 | 15.0 | 10.0 | 30.0 | 50.0 | 1/4″ NPT |
|
30001-316L 30001HTS-316L |
25.4 | 35.1 | 38.1 | 124.0 | 56.8 | 19.0 | 55.0 | 18.5 | 10.0 | 40.0 | 50.0 | ¼” NPT |
|
30002-316L 30002HTS-316L |
31.8 | 35.1 | 38.1 | 124.0 | 63.2 | 25.4 | 56.3 | 18.5 | 10.0 | 45.0 | 55.0 | ¼” NPT |
|
30003-316L 30003HTS-316L |
38.1 | 35.1 | 38.1 | 124.0 | 69.9 | 28.6 | 54.5 | 22.5 | 10.0 | 40.0 | 50.0 | 3/8” NPT |
|
30004-316L 30004HTS-316L |
50.8 | 35.1 | 38.1 | 124.0 | 81.6 | 44.5 | 60.7 | 30.0 | 10.0 | 40.0 | 50.0 | 3/8” NPT |
Производительность
| Модель |
Внешний диаметр |
Расход воздуха при 5.5 Бар (л/мин) |
Уровень вакуума (кПа) |
|---|---|---|---|
|
30000S-316L, 30000HTS-316L |
3/4″ (19 мм) |
303 | -18 |
|
30001S-316L, 30001HST-316L |
1″ (25 мм) |
415 | -11 |
|
30002S-316L, 30002HTS-316L |
1 1/4 ” (32 мм) |
730 | -11 |
|
30003S-316L, 30003HTS-316L |
1-1/2″ (38 мм) |
932 | -9 |
|
30004S-316L, 30004HTS-316L |
2″ (51 мм) |
1270 | -7 |
Информация для заказа
| Артикул |
Наименование для заказа |
Цена |
| 30000S-316L | 30000S-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 3/4", расход воздуха при 5.5 Бар - 303 л/мин, материал изготовления - 316L нержавеющая сталь. | По запросу |
| 30001S-316L | 30001S-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1", расход воздуха при 5.5 Бар - 415 л/мин, материал изготовления - 316L нержавеющая сталь. | По запросу |
| 30002S-316L | 30002S-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1-1/4", расход воздуха при 5.5 Бар - 730 л/мин, материал изготовления - 316L нержавеющая сталь. | По запросу |
| 30003S-316L | 30003S-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1-1/2", расход воздуха при 5.5 Бар - 932 л/мин, материал изготовления - 316L нержавеющая сталь. | По запросу |
| 30004S-316L | 30004S-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 2", расход воздуха при 5.5 Бар - 1270 л/мин, материал изготовления - 316L нержавеющая сталь. | По запросу |
| 31000S-316L | 31000S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30000S-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31001S-316L | 31001S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30001S-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31002S-316L | 31002S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30002S-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31003S-316L | 31003S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30003S-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31004S-316L | 31004S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30004S-316L + фильтр с автоматическим сливом 90001. | По запросу |
| 32000S-316L | 32000S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30000S-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32001S-316L | 32001S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30001S-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32002S-316L | 32002S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30002S-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32003S-316L | 32003S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30003S-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32004S-316L | 32004S-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30004S-316L + фильтр с автоматическим сливом 90001 + регулятор с манометром 90008. | По запросу |
| 30000HTS-316L | 30000HTS-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 3/4", расход воздуха при 5.5 Бар - 303 л/мин, материал изготовления - 316L высокотемпературная нержавеющая сталь. | По запросу |
| 30001HTS-316L | 30001HTS-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1", расход воздуха при 5.5 Бар - 415 л/мин, материал изготовления - 316L высокотемпературная нержавеющая сталь. | По запросу |
| 30002HTS-316L | 30002HTS-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1-1/4", расход воздуха при 5.5 Бар - 730 л/мин, материал изготовления - 316L высокотемпературная нержавеющая сталь. | По запросу |
| 30003HTS-316L | 30003HTS-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1-1/2", расход воздуха при 5.5 Бар - 932 л/мин, материал изготовления - 316L высокотемпературная нержавеющая сталь. | По запросу |
| 30004HTS-316L | 30004HTS-316L Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 2", расход воздуха при 5.5 Бар - 1270 л/мин, материал изготовления - 316L высокотемпературная нержавеющая сталь. | По запросу |
| 31000HTS-316L | 31000HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30000HTS-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31001HTS-316L | 31001HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30001HTS-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31002HTS-316L | 31002HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30002HTS-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31003HTS-316L | 31003HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30003HTS-316L + фильтр с автоматическим сливом 90004. | По запросу |
| 31004HTS-316L | 31004HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30004HTS-316L + фильтр с автоматическим сливом 90001. | По запросу |
| 32000HTS-316L | 32000HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30000HTS-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32001HTS-316L | 32001HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30001HTS-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32002HTS-316L | 32002HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30002HTS-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32003HTS-316L | 32003HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30003HTS-316L + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32004HTS-316L | 32004HTS-316L Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30004HTS-316L + фильтр с автоматическим сливом 90001 + регулятор с манометром 90008. | По запросу |
