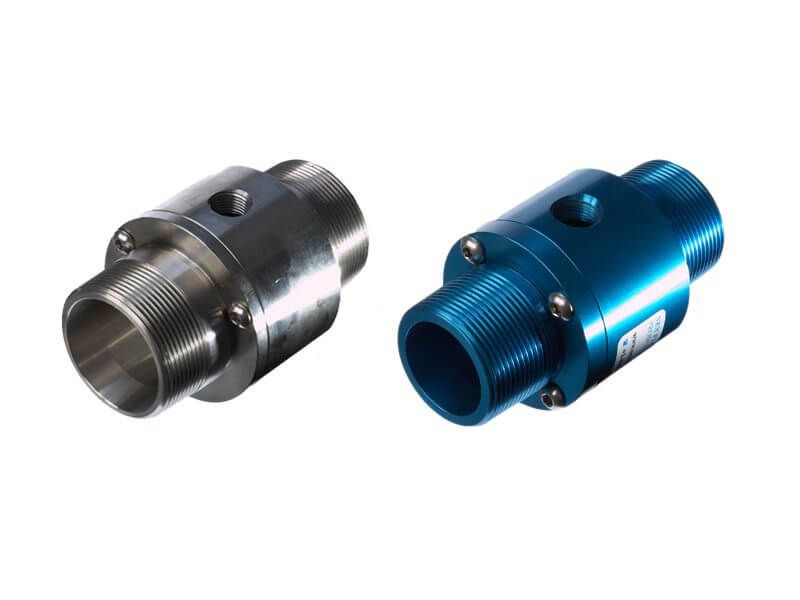

Стандартная пневматическая конвейерная система из нержавеющей стали Nex Flow Ring Vac

Пневматические конвейерные системы Nex Flow Ring Vac бывают разных размеров, конфигураций и выполнены из разных материалов. Модели из 303/304 и 316L нержавеющей стали применяются в пищевой и фармацевтической промышленности, а также в условиях высокой температуры и агрессивных сред.

Поскольку эти устройства действительно используют значительное количество сжатого воздуха, их лучше всего применять там, где есть хорошая подача воздуха или же для периодического использования. В некоторых случаях для работы требуется только низкое давление, что сводит к минимуму расход воздуха.

Пневматические конвейеры Ring-Vac практически не имеют движущихся частей и переносят материалы с высокой скоростью на большие расстояния. В них применяется сжатый воздух для создания эффективного и мощного завихряющего действия (эффект Вентури) по всей длине, совмещая компактность с высокой пропускной способностью на больших расстояниях.

Фактический расход воздуха определяется размером, массой и формой перемещаемой детали, а также высотой, длиной и количеством изгибов в системе. Специалисты нашей компании могут помочь в определении оптимальной модели.

Данные, необходимые для выбора правильной модели, следующие: диаметр или максимальные размеры транспортируемой детали, диаметр шланга или трубы, используемой для транспортировки материала (если он уже выбран), масса или объемная скорость транспортировки, желаемый материал Ring Vac.

Как работают воздушные конвейерные системы Ring Vac?

Сжатый воздух впускается в кольцевую напорную камеру и закачивается в горловину устройства через направленные штуцеры. Такие струи сжатого воздуха создают вакуум на впуске, который засасывает материал и ускоряет его через проходную часть устройства к выходу, что позволяет преодолеть большое вертикальное или горизонтальное расстояние.

Применение

• Бункерная загрузка.
• Растяжка волокна.
• Транспорт материалов.
• Удаление отходов/обрезков.
• Удаление щепы.
• Транспорт деталей.
• Операции по заполнению и т.д.

Преимущества

• Компактность.
• Шумоподавление.
• Отсутствие движущихся частей.
• Использование стандартной трубы или шланга.
• Высокая пропускная способность.


Спецификация

Пневматические конвейерные системы Nex Flow Ring Vac изготавливаются в стандартных и резьбовых вариантах из алюминия, 303/304, 316L нержавеющей стали и высокотемпературной нержавеющей стали для применения в условиях высоких температур. Примечание: все модели, выполненные из высокотемпертурной нержавеющей стали, рассчитаны на температуру до 649 °C.

Производительность

Информация для заказа
