:no_upscale()/f9b61654e83a447.s2.siteapi.org/img/1mn918a9i7c0o4ks044kw8w4sw4kwo "Стандартная пневматическая конвейерная система из алюминия Nex Flow Ring Vac")
Пневматические конвейеры Ring-Vac из анодированного алюминия используются для транспортировки всех видов материалов на большие расстояния как в вертикальном, так и горизонтальном направлениях.

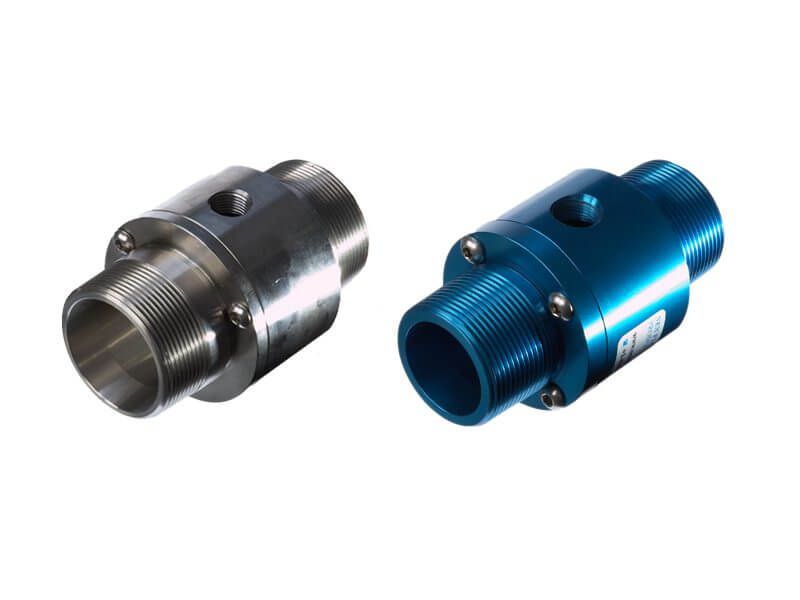

Стандартные пневматические конвейерные системы Nex Flow Ring Vac бывают разных размеров, конфигураций и выполнены из разных материалов. Версии из анодированного алюминия стандартного размера от 1/2" до 3" (большие рамеры могут быть изготовлены по специальному запросу) используются для транспортировки всех видов материалов на большие расстояния как в вертикальном, так и горизонтальном направлениях. Модели из 303/304 и 316L нержавеющей стали применяются в пищевой и фармацевтической промышленности, а также в условиях высокой температуры и агрессивных сред.
Поскольку эти устройства действительно используют значительное количество сжатого воздуха, их лучше всего применять там, где есть хорошая подача воздуха или же для периодического использования. В некоторых случаях для работы требуется только низкое давление, что сводит к минимуму расход воздуха.
Пневматические конвейеры Ring-Vac практически не имеют движущихся частей и переносят материалы с высокой скоростью на большие расстояния. В них применяется сжатый воздух для создания эффективного и мощного завихряющего действия (эффект Вентури) по всей длине, совмещая компактность с высокой пропускной способностью на больших расстояниях.
Стандартные пневматические конвейеры Nex Flow Ring Vac могут быть закреплены на трубе и шланге. Резьбовые версии могут быть подсоединены к трубам с обычными размерами.
Фактический расход воздуха определяется размером, массой и формой перемещаемой детали, а также высотой, длиной и количеством изгибов в системе. Специалисты нашей компании могут помочь в определении оптимальной модели.
Данные, необходимые для выбора правильной модели, следующие: диаметр или максимальные размеры транспортируемой детали, диаметр шланга или трубы, используемой для транспортировки материала (если он уже выбран), масса или объемная скорость транспортировки, желаемый материал Ring Vac.
Как работают воздушные конвейерные системы Ring Vac?

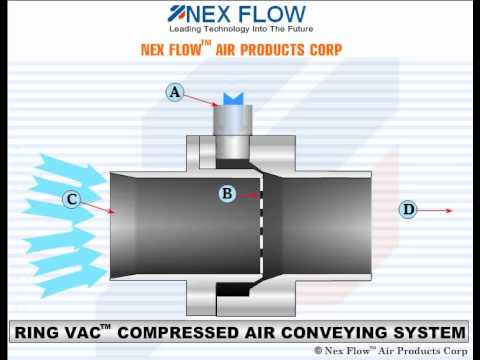

Сжатый воздух впускается в кольцевую напорную камеру и закачивается в горловину устройства через направленные штуцеры. Такие струи сжатого воздуха создают вакуум на впуске, который засасывает материал и ускоряет его через проходную часть устройства к выходу, что позволяет преодолеть большое вертикальное или горизонтальное расстояние.
Применение
- Бункерная загрузка.
- Растяжка волокна.
- Транспорт материалов.
- Удаление отходов/обрезков.
- Удаление щепы.
- Транспорт деталей.
- Операции по заполнению и т.д.
Преимущества
- Компактность.
- Шумоподавление.
- Отсутствие движущихся частей.
- Использование стандартной трубы или шланга.
- Высокая пропускная способность.
Спецификация
Пневматические конвейерные системы Nex Flow Ring Vac изготавливаются в стандартных и резьбовых вариантах из алюминия, 303/304, 316L нержавеющей стали и высокотемпературной нержавеющей стали для применения в условиях высоких температур. Примечание: все модели, выполненные из высокотемпертурной нержавеющей стали, рассчитаны на температуру до 649 °C.
Размеры
| Модель |
A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | I (мм) | J (мм) | K (мм) | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 39998 |
10.0 | 16.0 | 16.0 | 65.0 | 25.0 | 5.0 | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | 1/8″ NPT |
| 39999 |
13.0 | 19.0 | 25.4 | 19.0 | 32.0 | 8.0 | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | 1/8″ NPT |
| 30000 |
19.0 | 25.5 | 25.5 | 100.0 | 49.5 | 14.0 | 48.7 | 15.0 | 10.0 | 30.0 | 50.0 | 1/4″ NPT |
| 30001 30001T |
25.4 | 35.1 | 38.1 | 124.0 | 56.8 | 19.0 | 55.0 | 18.5 | 10.0 | 40.0 | 50.0 | ¼” NPT |
| 30002 30002T |
31.8 | 35.1 | 38.1 | 124.0 | 63.2 | 25.4 | 56.3 | 18.5 | 10.0 | 45.0 | 55.0 | ¼” NPT |
| 30003 30003T |
38.1 | 35.1 | 38.1 | 124.0 | 69.9 | 28.6 | 54.5 | 22.5 | 10.0 | 40.0 | 50.0 | 3/8” NPT |
| 30004 30004T |
50.8 | 35.1 | 38.1 | 124.0 | 81.6 | 44.5 | 60.7 | 30.0 | 10.0 | 40.0 | 50.0 | 3/8” NPT |
| 30005 |
63.5 | 35.1 | 38.1 | 134.5 | 100.0 | 55.6 | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | 3/8” NPT |
| 30006 |
76.2 | 40.0 | 40.0 | 142.0 | 110.0 | 68.0 | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | 1/2″ NPT |
| 30007 |
101.6 | 44.4 | 44.4 | 142.9 | 133.3 | 93.6 | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | 1/2″ NPT |
| 30008 |
127.0 | 44.4 | 44.4 | 142.9 | 158.7 | 119.0 | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | 1/2″ NPT |
Производительность
| Модель |
Внешний диаметр |
Расход воздуха при 5.5 Бар (л/мин) |
Уровень вакуума (кПа) |
|---|---|---|---|
| 39998 |
3/8″ (10 мм) |
158 | -29.9 |
| 39999 |
1/2″ (13 мм) |
198 | -24.9 |
|
30000 |
3/4″ (19 мм) |
303 | -18 |
|
30001, 30001T |
1″ (25 мм) |
415 | -11 |
|
30002, 30002T |
1 1/4 ” (32 мм) |
730 | -11 |
|
30003, 30003T |
1-1/2″ (38 мм) |
932 | -9 |
|
30004, 30004T |
2″ (51 мм) |
1270 | -7 |
| 30005 |
2 1/2″ (63.5 мм) |
1655 | -6 |
|
30006 |
3″ (76 мм) |
1940 | -4 |
| 30007 |
4″ (101.6 мм) |
2690 | -3.4 |
| 30008 |
5″ (127 мм) |
3625 | -2.6 |
Информация для заказа
| Артикул |
Наименование для заказа |
Цена |
| 39998 | 39998 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 3/8", расход воздуха при 5.5 Бар - 158 л/мин, материал изготовления - алюминий. | По запросу |
| 39999 | 39999 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1/2", расход воздуха при 5.5 Бар - 198 л/мин, материал изготовления - алюминий. | По запросу |
| 30000 | 30000 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 3/4", расход воздуха при 5.5 Бар - 303 л/мин, материал изготовления - алюминий. | По запросу |
| 30001 | 30001 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1", расход воздуха при 5.5 Бар - 415 л/мин, материал изготовления - алюминий. | По запросу |
| 30002 | 30002 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1-1/4", расход воздуха при 5.5 Бар - 730 л/мин, материал изготовления - алюминий. | По запросу |
| 30003 | 30003 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 1-1/2", расход воздуха при 5.5 Бар - 932 л/мин, материал изготовления - алюминий. | По запросу |
| 30004 | 30004 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 2", расход воздуха при 5.5 Бар - 1270 л/мин, материал изготовления - алюминий. | По запросу |
| 30005 | 30005 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 2-1/2", расход воздуха при 5.5 Бар - 1655 л/мин, материал изготовления - алюминий. | По запросу |
| 30006 | 30006 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 3", расход воздуха при 5.5 Бар - 1940 л/мин, материал изготовления - алюминий. | По запросу |
| 30007 | 30007 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 4", расход воздуха при 5.5 Бар - 2690 л/мин, материал изготовления - алюминий. | По запросу |
| 30008 | 30008 Стандартная пневматическая конвейерная система Nex Flow Ring Vac, внешний размер - 5", расход воздуха при 5.5 Бар - 3625 л/мин, материал изготовления - алюминий. | По запросу |
| 31998 | 31998 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 39998 + фильтр с автоматическим сливом 90004. | По запросу |
| 31999 | 31999 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 39999 + фильтр с автоматическим сливом 90004. | По запросу |
| 31000 | 31000 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30000 + фильтр с автоматическим сливом 90004. | По запросу |
| 31001 | 31001 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30001 + фильтр с автоматическим сливом 90004. | По запросу |
| 31002 | 31002 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30002 + фильтр с автоматическим сливом 90004. | По запросу |
| 31003 | 31003 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30003 + фильтр с автоматическим сливом 90004. | По запросу |
| 31004 | 31004 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30004 + фильтр с автоматическим сливом 90001. | По запросу |
| 31005 | 31005 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30005 + фильтр с автоматическим сливом 90001. | По запросу |
| 31006 | 31006 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30006 + фильтр с автоматическим сливом 90002. | По запросу |
| 31007 | 31007 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30007 + фильтр с автоматическим сливом 90002. | По запросу |
| 31008 | 31008 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30008 + фильтр с автоматическим сливом 90002. | По запросу |
| 32998 | 32998 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 39998 + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32999 | 32999 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 39999 + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32000 | 32000 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30000 + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32001 | 32001 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30001 + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32002 | 32002 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30002 + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32003 | 32003 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30003 + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32004 | 32004 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30004 + фильтр с автоматическим сливом 90001 + регулятор с манометром 90008. | По запросу |
| 32005 | 32005 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30005 + фильтр с автоматическим сливом 90001 + регулятор с манометром 90008. | По запросу |
| 32006 | 32006 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30006 + фильтр с автоматическим сливом 90002 + регулятор с манометром 90009. | По запросу |
| 32007 | 32007 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30007 + фильтр с автоматическим сливом 90002 + регулятор с манометром 90009. | По запросу |
| 32008 | 32008 Комплект из стандартной пневматической конвейерной системы Nex Flow Ring Vac 30008 + фильтр с автоматическим сливом 90002 + регулятор с манометром 90009. | По запросу |
| 30001T | 30001T Стандартная пневматическая конвейерная система Nex Flow Ring Vac с резьбой, внешний размер - 1", расход воздуха при 5.5 Бар - 415 л/мин, материал изготовления - алюминий. | По запросу |
| 30002T | 30002T Стандартная пневматическая конвейерная система Nex Flow Ring Vac с резьбой, внешний размер - 1-1/4", расход воздуха при 5.5 Бар - 730 л/мин, материал изготовления - алюминий. | По запросу |
| 30003T | 30003T Стандартная пневматическая конвейерная система Nex Flow Ring Vac с резьбой, внешний размер - 1-1/2", расход воздуха при 5.5 Бар - 932 л/мин, материал изготовления - алюминий. | По запросу |
| 30004T | 30004T Стандартная пневматическая конвейерная система Nex Flow Ring Vac с резьбой, внешний размер - 2", расход воздуха при 5.5 Бар - 1270 л/мин, материал изготовления - алюминий. | По запросу |
| 31001T | 31001T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30001T + фильтр с автоматическим сливом 90004. | По запросу |
| 31002T | 31002T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30002T + фильтр с автоматическим сливом 90004. | По запросу |
| 31003T | 31003T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30003T + фильтр с автоматическим сливом 90004. | По запросу |
| 31004T | 31004T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30004T + фильтр с автоматическим сливом 90001. | По запросу |
| 32001T | 32001T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30001T + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32002T | 32002T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30002T + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32003T | 32003T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30003T + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
| 32004T | 32004T Комплект из стандартной пневматической конвейерной системы с резьбой Nex Flow Ring Vac 30004T + фильтр с автоматическим сливом 90004 + регулятор с манометром 90008. | По запросу |
