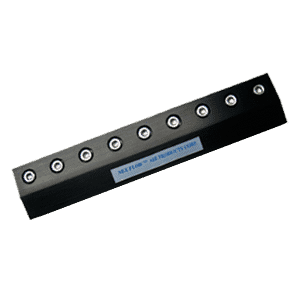

:no_upscale()/f9b61654e83a447.s2.siteapi.org/img/e3ej8rcu1d4oggoosw88ow0go8w0wg "Бесшумные воздушные ножи из жесткого анодированного алюминия Nex Flow X-Stream Air Blade")
Воздушный нож Nex Flow X-Stream Air Blade - одно из самых бесшумных устройств на рынке для решения всех задач по обдувке и охлаждению, при этом характеризируется высоким качеством и отличной производительностью. Если заменить трубу с отверстиями на воздушное лезвие, то экономия сжатого воздуха может составить 90%.
Изготовлены и разработаны для значительно более длительного срока службы в сложных условиях, чем многие конкурирующие изделия, с корпусом из жесткого анодированного алюминия для слабоагрессивных сред и абразивных контактов.
Не требует технического обслуживания, легко управляется и безопасен в использовании.
Воздушный нож Nex Flow X-Stream Air Blade - одно из самых бесшумных устройств на рынке для решения всех задач по обдувке и охлаждению, при этом характеризируется высоким качеством и отличной производительностью. Если заменить трубу с отверстиями на воздушное лезвие, то экономия сжатого воздуха может составить 90%:
-
Изготовлены и разработаны для значительно более длительного срока службы в сложных условиях, чем многие конкурирующие изделия, с корпусом из жесткого анодированного алюминия для слабоагрессивных сред и абразивных контактов.
-
Клиновое устройство из нержавеющей стали обеспечивает сохранность воздушной щели дольше, чем пластиковое.
- Наиболее энергоэффективная конструкция с точки зрения потребления воздуха на единицу выдаваемой силы струи.
- Гибкие варианты монтажа и простота монтажа в небольших пространствах.
- Снижение энергопотребления на сжатом воздухе до 90% и уровня шума на 15 дБА.
- Не требует технического обслуживания, легко управляется и безопасен в использовании.
Как работает воздушный нож X-Stream Air Blade?

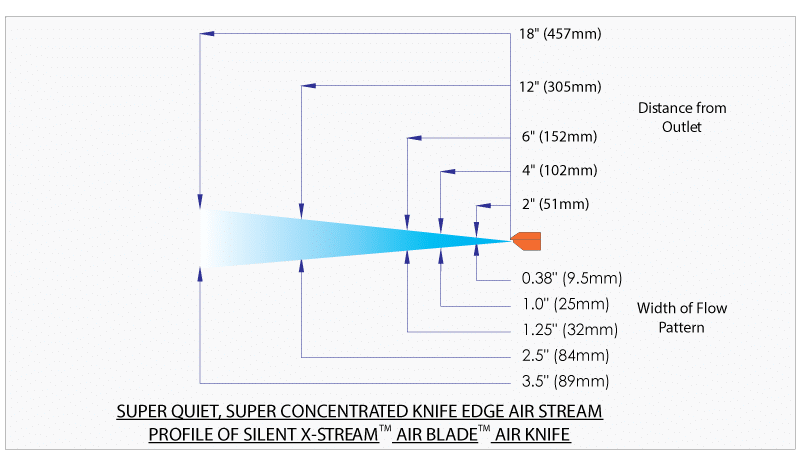

Сжатый воздух входит в воздушное лезвие через задние порты. Воздух улавливается и струей сжатого воздуха выходит из нагнетателя через небольшую щель. Захваченный воздух следует по профилю, который направляет струю воздуха по идеально прямой линии, создавая "лист" воздуха по всей длине воздушного лезвия Air Blade. Усиленная струя воздуха достигает максимальной скорости и силы с минимальной потерей на сдувку в виде четкого ламинарного потока, с пониженным потреблением энергии для обдува и охлаждения.
Преимущества
-
Тихий - 69 дБА для большинства применений.
-
Материал: жесткий анодированный алюминий.
-
Усиление подачи воздуха 40:1.
-
Клинья из нержавеющей стали.
-
Равномерный воздушный поток по всей длине.
-
Нет движущихся частей, а значит не требует техобслуживания.
-
Простой и легкий монтаж.
-
Компактный и прочный.
-
Винты выполнены из нержавеющей стали во всех моделях.

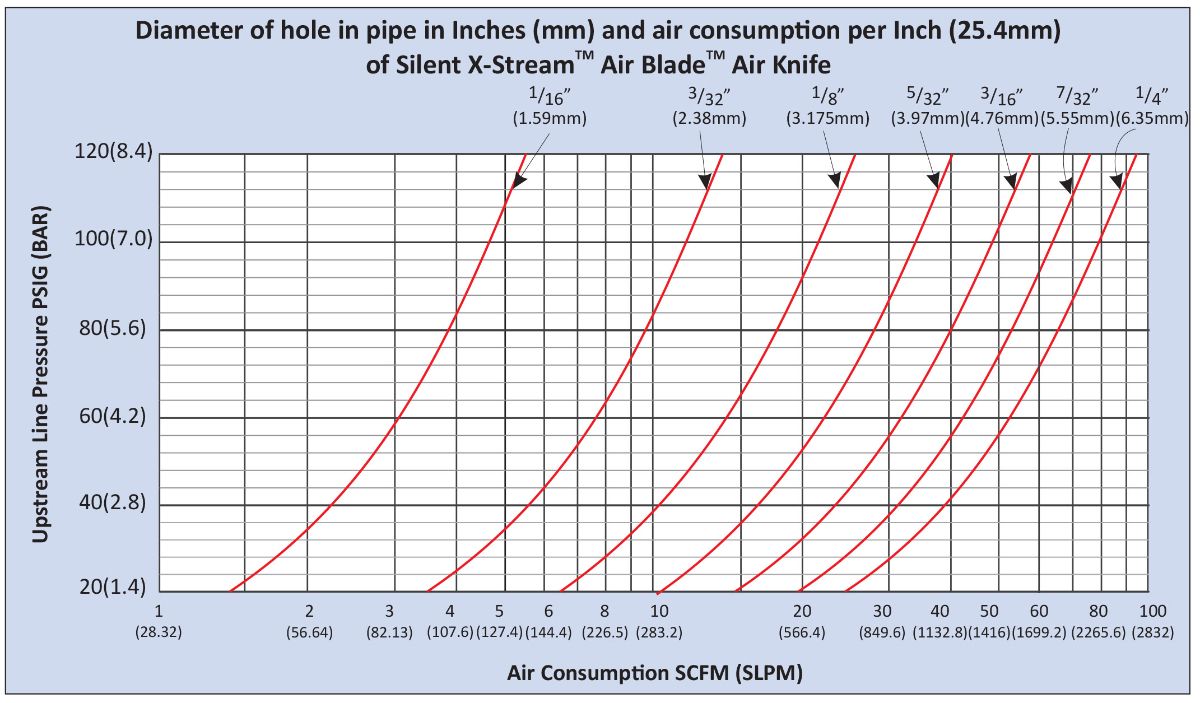

Производительность
| Уровень шума 69 ДБа при 5.5 Бар для безшумных воздушных ножей X-Stream Air Blade™ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10002XHA – Воздушные ножи из тяжело-анодированного алюминия X-Stream Air Blade длиной 51 мм | ||||||||||||
| Давление на входе (PSIG) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
| Сила (фунты)* | 0.01 | 0.08 | 0.20 | 0.35 | 0.54 | 0.77 | 1.04 | 1.35 | 1.70 | 2.09 | 2.53 | 3.00 |
| Расход воздуха (SCFM) | 0.7 | 1.6 | 4.4 | 7.9 | 12 | 17 | 22 | 28 | 34 | 41 | 49 | 57 |
| Скорость (фут/с)* | 137 | 172 | 207 | 240 | 273 | 304 | 335 | 365 | 394 | 422 | 449 | 475 |
| Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
| Сила (г.)* | 4.54 | 36.3 | 90.7 | 159 | 245 | 349 | 472 | 612 | 771 | 948 | 1148 | 1361 |
| Расход воздуха (SLPM) | 19.8 | 45.3 | 125 | 224 | 340 | 481 | 623 | 793 | 963 | 1161 | 1388 | 1614 |
| Скорость (м/с)* | 41.8 | 52.4 | 63.1 | 73.2 | 83.2 | 92.7 | 102 | 111 | 120 | 129 | 137 | 145 |
| 10024XHA – Воздушные ножи из тяжело-анодированного алюминия X-Stream Air Blade длиной 610 мм | ||||||||||||
| Давление на входе (PSIG) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
| Сила (фунты)* | 0.21 | 0.59 | 1.01 | 1.46 | 1.96 | 2.50 | 3.08 | 3.70 | 4.36 | 5.06 | 5.80 | 6.58 |
| Расход воздуха (SCFM) | 16 | 23 | 31 | 40 | 49 | 58 | 69 | 80 | 91 | 103 | 116 | 129 |
| Скорость (фут/с)* | 17.2 | 25.7 | 33.4 | 40.2 | 46.0 | 51.0 | 55.1 | 58.2 | 60.5 | 61.9 | 62.3 | 61.9 |
| Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
| Сила (г)* | 95.25 | 267.6 | 458 | 662 | 889 | 1134 | 1397 | 1678 | 1978 | 2295 | 2631 | 2985 |
| Расход воздуха (SLPM) | 453 | 651 | 878 | 1133 | 1388 | 1642 | 1954 | 2265 | 2577 | 2917 | 3285 | 3653 |
| Скорость (м/с)* | 5.2 | 7.8 | 10.2 | 12.3 | 14.0 | 15.5 | 16.8 | 17.7 | 18.4 | 18.9 | 19.0 | 18.9 |
| 10054XHA – Воздушные ножи из тяжело-анодированного алюминия X-Stream Air Blade длиной 1372 мм | ||||||||||||
| Давление на входе (PSIG) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
| Сила (фунты)* | 1.88 | 2.67 | 3.51 | 4.40 | 5.31 | 6.27 | 7.27 | 8.31 | 9.39 | 10.51 | 11.67 | 12.87 |
| Расход воздуха (SCFM) | 37 | 51 | 66 | 81 | 97 | 114 | 131 | 149 | 167 | 186 | 206 | 226 |
| Скорость (фут/с)* | 22.1 | 29.3 | 35.6 | 41.0 | 45.6 | 49.2 | 51.9 | 53.7 | 54.6 | 54.6 | 53.8 | 52.0 |
| Давление на входе (Бар) | 0.7 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 4.9 | 5.6 | 6.2 | 6.9 | 7.7 | 8.4 |
| Сила (г)* | 853 | 1211 | 1592 | 1996 | 2409 | 2844 | 3298 | 3769 | 4259 | 4767 | 5293 | 5838 |
| Расход воздуха (SLPM) | 1048 | 1444 | 1869 | 2294 | 2747 | 3228 | 3710 | 4219 | 4729 | 5267 | 5833 | 6400 |
| Скорость (м/с)* | 6.7 | 8.9 | 10.9 | 12.5 | 13.9 | 15.0 | 15.8 | 16.4 | 16.6 | 16.6 | 16.4 | 15.8 |
Примечание: Сила и скорость указана для воздушного ножа длиной 152 мм.

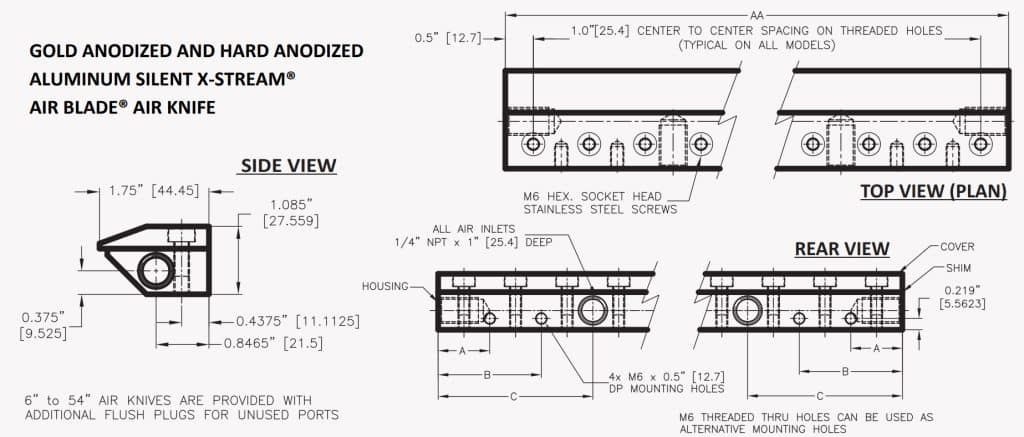

Размеры
Воздушные ножи X-Stream Air-Blade доступны в 13 стандартных размерах: 51 мм, 76 мм, 152 мм, 229 мм, 305 мм, 381 мм, 457 мм, 610 мм, 762 мм, 914 мм, 1067 мм, 1219 мм, 1372 мм.
| № | AA (мм) | A (мм) | B (мм) | C (мм) | Кол-во входов с обратной стороны (с боковой стороны) |
|---|---|---|---|---|---|
| 10002XHA | 50.8 мм | - |
- |
25.4 мм | 1(0) |
| 10003XHA | 76.2 мм | 16.3 мм | - |
38.1 мм | 1(0) |
| 10006XHA | 152 мм | 25.4 мм | 50.8 мм | 76.2 мм | 1(2) |
| 10009XHA | 228.6 мм | 25.4 мм | 50.8 мм | 76.2 мм | 2(2) |
| 10012XHA | 304.8 мм | 25.4 мм | 50.8 мм | 76.2 мм | 2(2) |
| 10015XHA | 381 мм | 25.4 мм | 50.8 мм | 101.6 мм | 2(2) |
| 10018XHA | 457.2 мм | 25.4 мм | 50.8 мм | 127.0 мм | 2(2) |
| 10024XHA | 609.6 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) |
| 10030XHA | 762 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) |
| 10036XHA | 914.4 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) |
| 10042XHA | 1066.8 мм | 25.4 мм | 50.8 мм | 152.4 мм | 2(2) |
| 10048XHA | 1219.2 мм | 25.4 мм | 50.8 мм | 228.6 мм | 3(2) |
| 10054XHA | 1371.6 мм | 25.4 мм | 50.8 мм | 228.6 мм | 3(2) |
Возможно изготовление индивидуальной длины воздушных ножей X-Stream Air-Blade на специальных условиях, включающих комбинацию из размеров нескольких единиц.
Информация для заказа
| Артикул |
Наименование для заказа |
Цена |
| 10002XHA | 10002XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 50,8 мм, расход: 160 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10003XHA | 10003XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 76,2 мм, расход: 240 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10006XHA | 10006XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 152,4 мм, расход: 480 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10009XHA | 10009XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 228,6 мм, расход: 720 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10012XHA | 10012XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 304,8 мм, расход: 960 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10015XHA | 10015XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 381 мм, расход: 1200 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10018XHA | 10018XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 457,2 мм, расход: 1440 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10024XHA | 10024XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 609,6 мм, расход: 1920 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10030XHA | 10030XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 762 мм, расход: 2400 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10036XHA | 10036XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 914,4 мм, расход: 2880 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10042XHA | 10042XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 1066,8 мм, расход: 3360 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10048XHA | 10048XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 1219,2 мм, расход: 3840 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
| 10054XHA | 10054XHA Воздушный нож на сж/возд NEXFLOW, тип Full-Flow, длина: 1371,6 мм, расход: 4320 л/мин на 5.6 бар, 1/4BSPT внутр, материал: жесткий анодированный алюминий. | По запросу |
Крепления для воздушных ножей X-Stream
| Артикул | Наименование для заказа | Цена |
| 10991X1 | 10991X1 Монтажная система для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 152 мм до 457 мм из алюминия и длиной от 152 мм до 381 мм из нержавеющей стали (кронштейн NF60003 + монтажный блок + винты) | По запросу |
| 10991X2 | 10991X2 Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 610 мм до 1372 мм из алюминия (два кронштейна NF60003 + 2 монтажных блока + винты) | По запросу |
| 10992X1 | 10992X1 Монтажная система для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной 457 мм из нержавеющей стали (кронштейн DG60003 + монтажный блок + винты) | По запросу |
| 10992X2 | 10992X2 Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 610 мм до 914 мм из нержавеющей стали (2 кронштейна DG60003 + 2 монтажных блока + винты) | По запросу |
| 10993X2 | Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной от 42" (1067 мм) до 48" (1219 мм) из нержавеющей стали (2 кронштейна MG60003 + 2 монтажных блока + винты) |
По запросу |
| 10994X2 | Две монтажные системы для воздушных ножей Nex Flow X-Stream Air Blade Air Knives длиной 54" (1371 мм) из нержавеющей стали (2 кронштейна MG70003 + 2 монтажных блока + винты) | По запросу |
| 10900XHA | Комплект для стыковки двух воздушных ножей из усиленного алюминия | По запросу |
